KPE csővel nem szerelünk...

Hitevesztett hőszivattyú felhasználó írt levelet:

Elfogadható hideg vizes kpe csővel szerelni hőszivattyús fűtés rendszert, ha fagyálló folyadék kering benne (aminek 50 C fokos a hőmérséklete a melegvíz igény miatt)? A hőleadó egyébként padlófűtés, két szinten. A probléma, ami miatt megrendült a bizalmam: 2 naponta levegősödik a hőszivattyú, és ER03 áramlás hibával megáll.

Röviden a válasz:

Nem, szakmailag egyáltalán nem elfogadható,

sőt, kifejezetten veszélyes és a hőszivattyú élettartamát drasztikusan csökkentő megoldás.
A leírt probléma (a rendszeres levegősödés és az ER03 áramlási hiba) szinte biztosan közvetlen összefüggésben van a nem megfelelő csőválasztással és az idomokkal.

Itt vannak a részletek pontokba szedve, hogy miért tilos ezt így használni, és mi okozza a hibát:

1. A levegősödés oka: hőtágulás és idomok

A „hideg vizes” KPE csöveket és a hozzájuk tartozó mechanikus (gyorskötő) műanyag idomokat hideg vízre tervezték.

Hőtágulás: Amikor a hőszivattyú 50°C-os vizet készít a HMV (használati melegvíz) számára, a KPE cső fala lágyul és tágul. Amikor a fűtés leáll vagy visszatér alacsonyabb hőfokra, a cső összehúzódik.
A szivárgás: Ez a folyamatos „hőingadozás” (dilatáció) kilazítja a KPE idomok gumitömítéseit és szorítógyűrűit. Bár víz talán nem csöpög látványosan, a szivattyú szívó oldalán a rendszer levegőt szippant be a kilazult illesztéseknél. Ez okozza a 2 naponta jelentkező levegősödést.

2. Hőállóság hiánya (életveszélyes lehet)

A szabványos (kék csíkos vagy tiszta fekete) KPE csövek (PE80, PE100) névleges nyomását általában 20°C-on adják meg.

50°C-on a teherbírás zuhan: Ezen a hőmérsékleten a cső nyomástűrése a töredékére esik vissza.
Élettartam: Folyamatos 40-50°C-os terhelés mellett a cső anyagszerkezete öregszik, és néhány éven (vagy hónapon) belül elrepedhet vagy szétnyílhat, elárasztva a gépházat.

3. Oxigéndiffúzió (a hőszivattyú „gyilkosa”)

Ez a legkomolyabb, hosszú távú probléma.

A vízvezetékre szánt KPE csövek nem rendelkeznek oxigéndiffúziós gáttal (EVOH réteg).
Ez azt jelenti, hogy a cső falán keresztül folyamatosan oxigén jut be a fűtővízbe (akkor is, ha túlnyomás van benne).
Következmény: Az oxigéndús víz korrodálja a fém alkatrészeket (hőcserélő, szivattyúk, szelepek), és fekete magnetites iszap keletkezik, ami tönkreteszi a hőszivattyút és a padlófűtés osztóit.

Diagnózis az ER03 hibára

Az ER03 (Flow error / Áramlási hiba) azt jelenti, hogy a hőszivattyú érzékeli, hogy nem forog meg a víz kellő sebességgel. Ennek a jelenlegi felállásban három oka lehet:

Levegődugó: Ahogy írtad, a rendszer levegős. A levegő összenyomható, a szivattyú „üresben” pörög, nincs áramlás.
Keresztmetszet szűkülés: A KPE idomok belső átmérője sokkal kisebb, mint a csőé. Ha sok idomot használtak, azok fojtják a rendszert, a hőszivattyú nem tudja átnyomni a vizet.
Szűrő eltömődés: A rendszerben lévő fagyálló vagy az esetleges szennyeződés eltömítette az Y-szűrőt vagy iszapleválasztót a visszatérő ágban.

Mit kell tenni? (megoldási javaslat)

Sajnos a helyzet az, hogy ezt a rendszert át kell építeni, különben a hőszivattyú garanciája (ha van) elvész, és a berendezés tönkremegy.

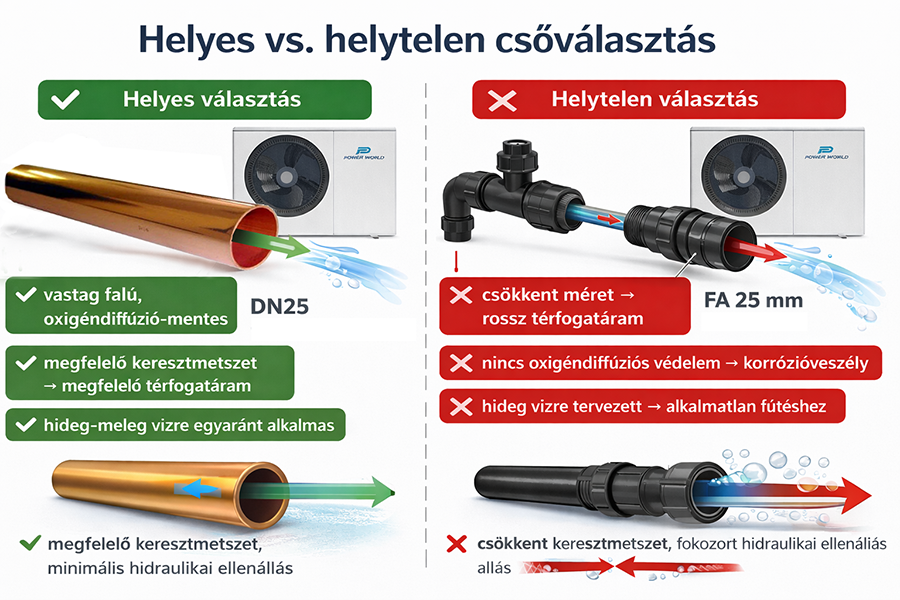

Csőcsere: A KPE csövet ki kell váltani fűtésre alkalmas csőrendszerre.
- Opciók: Szénacél (préselt), Réz, vagy legalább ötrétegű cső (bár hőszivattyú bekötésnél a szűk idomok miatt az ötrétegűvel is vigyázni kell, nagy átmérő szükséges, min. 32-es).
Oxigén kizárása: Zárt rendszerű fűtésnél csak oxigéndiffúzió-mentes csövet szabad használni.
Azonnali tűzoltás (amíg nem szerelik át):
- Ellenőrizni az összes KPE hollandert/idomot, és ráhúzni (szinte biztos, hogy lazák).
- Ellenőrizni a tágulási tartály előfeszítési nyomását (ha nincs nyomás a tartályban, a lehűléskor vákuum keletkezik, ami beszívja a levegőt).

Javasolt lépések a végleges megoldáshoz

Rendszer átmosása és átépítése: A gerincvezetéket a gép és az osztó között ki kell cserélni, min. 28-as szénacélra (ez a leggyakoribb, ár-érték arányban legjobb, szerelése préseléssel gyors) vagy rézre.
Iszapleválasztó ellenőrzése: Szinte biztos, hogy van beépítve egy mágneses iszapleválasztó (Fernox TF1 vagy hasonló). Ha ez egy kisebb, 3/4″-os csatlakozású típus (pl. 22-es csőre való), akkor ez is fojtja a rendszert. A 13 kW-hoz 1 colos (DN25) csatlakozású iszapleválasztó illik (pl. Fernox TF1 Total Filter 1″).
Ideiglenes megoldás (Csak saját felelősségre, teszteléshez): Ha a szivattyú fokozata állítható (bár a PW040-ben ez általában automatikus PWM vezérelt), meg lehet próbálni a menüben a „Pump speed” minimum értékét feljebb emelni, de ez zajjal és a szivattyú gyorsabb kopásával jár, és nem oldja meg a KPE cső hőállósági/levegősödési problémáját.
