Teniszcsarnok fűtése 208 kW-os ipari hőszivattyúval

Teniszcsarnok fűtése 208 kW-os hőszivattyúval

Ipari méretű sportcsarnok-fűtés – tanulságokkal.

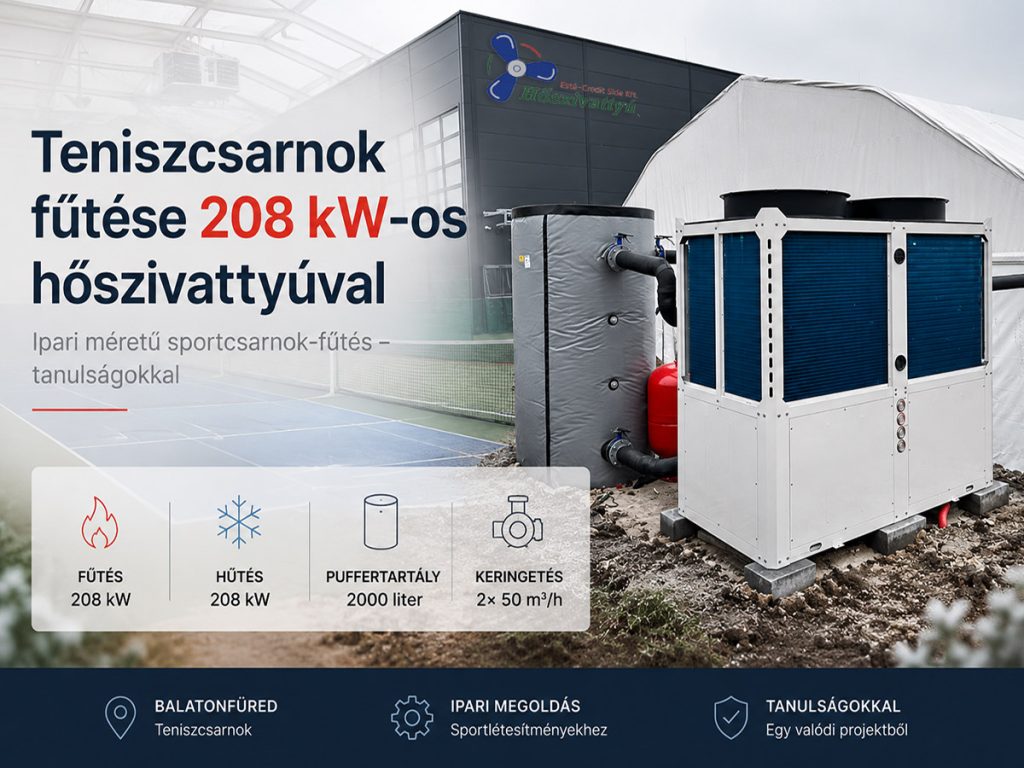

Egy nagy légterű teniszcsarnok fűtése és hűtése mindig különleges kihívás. A balatonfüredi projektben egy 208 kW teljesítményű levegő-víz hőszivattyús rendszer készült, amely nemcsak a téli fűtést, hanem az átmeneti időszakok energiahatékony temperálását is biztosítja.

A rendszer egyik legfontosabb eleme a 2000 literes puffertartály és a nagy teljesítményű keringetési rendszer, amely stabil működést biztosít ekkora teljesítményszinten is. Az ilyen projektek már nem egyszerű „készülék telepítések”, hanem komplett épületgépészeti rendszerek.

A projekt egy másik fontos tanulsága a kültéri gépészeti elemek megfelelő védelme. Nagy teljesítményű rendszereknél a hidraulikai és gépészeti részletek legalább olyan fontosak, mint maga a hőszivattyú.

Amit ma már másképp csinálnánk

Az évek során minden nagy projekt tanít valamire. Ennél a rendszernél a kültéri gépészeti blokk időjárás elleni védelme még hangsúlyosabb tervezést érdemelt volna. A tapasztalatok alapján ma már minden hasonló ipari rendszernél kiemelten kezeljük a kültéri hidraulikai elemek védelmét, burkolását és szervizelhetőségét.

Ipari hőszivattyú sportlétesítményekhez?

A nagy légterű csarnokok, sportlétesítmények és ipari épületek fűtése különösen érzékeny az energiaárak változására. Egy megfelelően méretezett hőszivattyús rendszer hosszú távon stabilabb és kiszámíthatóbb üzemeltetést biztosíthat, különösen korszerű hidraulikai kialakítással és puffertárolással kombinálva.

Esettanulmány:

Teniszcsarnok fűtése 208 kW-os ipari hőszivattyúval

Projekt azonosító: Teniszcsarnok fűtése és hűtése
Helyszín: Magyarország, Balatonfüred
Fővállalkozó: TOMSEC BAU Kft.
Hőszivattyú Típusa: E-Backs ASH208 levegő-víz hőszivattyú (208 kW)
Szállító: ESTÉ-Credit Side Kft.

A cél:

A projekt célja egy újonnan épülő teniszcsarnok fűtési és hűtési rendszerének kiépítése volt egy nagyteljesítményű, levegő-víz hőszivattyúval. A referenciamunka részletes bemutatása értékes tanulságokkal szolgál az ipari méretű hőszivattyús beruházások folyamatáról, a nemzetközi logisztikától a helyszíni kivitelezés kihívásaiig.

A folyamat lépései: Megrendeléstől a szállításig

A projekt egy komplex egyeztetési és tervezési folyamattal indult.

2021. I. félév: A TOMSEC BAU Kft. ügyvezetője megkereste cégünket egy árajánlatkéréssel.
2021-2022: Több telefonos és személyes egyeztetés történt a műszaki tartalom pontosítására.
2022. eleje: Megkötöttük a szerződést a 208 kW-os E-Backs hőszivattyú szállítására. A választás egy több mint 15 éve fennálló, korrekt üzleti kapcsolaton, valamint a termék megfelelő teljesítményén, garanciális hátterén és árán alapult.

A kínai kapcsolat

A megrendelést követően a gyártó (E-Backs, Steven Ho ügyvezető) a vállalt határidő előtt elkészült a berendezéssel.

Nemzetközi Logisztika: A tengeri szállítást, a vámkezelést és a belföldi fuvarozást a BOXLINE UCL csoport hazai részlege végezte, professzionális és segítőkész hozzáállással.

Hajóra kerülés: 2022. április 2., Shenzhen-Yantian (Kína)
Érkezés Európába: 2022. május 20., Koper (Szlovénia)
Vámkezelés: 2022. május 25-től, Budapest

A kivitelezés: Ütemezés és kihívások

A hőszivattyús rendszer telepítése csak az épület szerkezetkész állapotában kezdődhetett meg. A beruházás egyéb munkálatai miatt a gépészeti telepítés ütemezése a háttérbe szorult, azonban az első hó leesésekor sürgetővé vált a teniszsátor fűtésének kialakítása.

A Telepítés főbb lépései és tanulságai:

Szakmai partnerség: A komplex elektromos munkálatokat (kábelezés, nagyfeszültségű bekötések) Presteny Károly végezte, míg a gépészeti szerelést Krizsán Károly és csapata hajtotta végre.
Kihívás (helyszűke): A gépészeti helyiség hiánya miatt a teljes hidraulikus blokk – egy 2000 literes puffer tároló, egy 200 literes tágulási tartály, valamint 2 db, 50 m³/óra teljesítményű Wilo keringető szivattyú – a kültérben, a hőszivattyú mellett kapott helyet.

Kritikus hiba: A kültéri gépészeti blokk védelmét szolgáló kisméretű épület nem készült el időben. Ennek következtében az időjárás (eső, hó) súlyosan károsította a védtelenül hagyott keringető szivattyúkat, amelyek cseréje jelentős, előre nem tervezett költséggel járt.

Építési, épületgépészeti szerelési munkák

Nehezen hihető, de itt rövidesen egy tenisz csarnok fog állni.
Elkészültek a pillérek alapjai, a sávalapok, és készül az aszfalt aljzat, speciális felületképzéssel. (2022.06.10.)

Még nem telt el kettő hét, de már áll a teniszcsarnok vázszerkezete. Még néhány nap, és felkerül rá a ponyva.

Addig is néhány kép a szerkezetállítás utáni állapotról

Mivel a beruházás további része rengeteg energiát vont el a kivitelezőtől, a hőszivattyús munkákra kevesebb idő maradt. Aztán persze felpörögtek az események, hiszen leesett az első hó és a teniszsátor téli működtetéshez elengedhetetlen lett a fűtés kialakítása,

Innentől Krizsán Károlyra és csapatára lett szükség, akik a lehető leggyorsabban helyére tették a hőszivattyút, valamint a puffer tartályt, a Wilo keringető szivattyúkat, stb…

A kültéri feladatokkal párhuzamosan folytak a csarnok – téli fűtését és nyári hűtését – biztosító hőlégbefúvók felszerelési munkái.

A villanyszerelési munkákban rendkívüli segítséget nyújtott Presteny Károly, aki a hőszivattyúhoz tartozó nagyfeszültségi munkákat végezte: kábelek elhelyezése, hőszivattyú és keringető szivattyúk bekötése, stb…

És közben szépen hull a hó… ❄️❄️❄️

Összegzés

Ez a projekt kiválóan példázza, hogy egy ipari méretű hőszivattyús rendszer telepítése során a sikeres végeredményhez elengedhetetlen a különböző szakágak (építészet, gépészet, villamosság) munkájának precíz összehangolása. A projekt tanulsága, hogy a kiegészítő és védelmi építmények időben történő megépítése ugyanolyan kritikus fontosságú, mint maguknak a gépészeti elemeknek a szakszerű telepítése a költséges károk elkerülése érdekében.

E-Backs ASH208 adatlap

Műszaki segítség az ASH208 hőszivattyú elektromos bekötéséhez:

A berendezés biztonságos és hosszú távú, megbízható működésének alapfeltétele a szakszerűen méretezett elektromos betápkábel. A szükséges kábelkeresztmetszetet alapvetően a hőszivattyú és az elektromos osztószekrény közötti távolság határozza meg.

Elektromos betápkábel méretezése (réz kábel esetén)

1. Távolság 10 méter alatt: Ha a hőszivattyú és az osztószekrény közötti távolság kevesebb mint 10 méter, a következő kábelezést kell előkészíteni:

Fázisvezetők: 3 x 35 mm²
Nulla és Földelés: 2 x 16 mm²

2. Távolság 10 méter felett: Ha a távolság meghaladja a 10 métert, a megnövekedett feszültségesés kompenzálása érdekében vastagabb fázisvezetőkre van szükség:

Fázisvezetők: 3 x 50 mm²
Nulla és Földelés: 2 x 16 mm²

Figyelem! A fenti adatok iránymutatásul szolgálnak. A végleges kábelkeresztmetszet meghatározása minden esetben szakképzett villamosmérnök vagy tervező feladata, a helyszíni adottságok és a vonatkozó szabványok pontos ismeretében.

További műszaki segítségért hívja az alábbi telefonszámot: Tel.: 0036 20 268-9757
