A legolcsóbb hőszivattyús rendszer

A legtöbb érdeklődő ugyanazt a kérdést teszi fel: melyik a legolcsóbb hőszivattyús rendszer?
A tapasztalatunk szerint egy egyszerű, hidraulikus váltóval épített rendszer
jelentősen csökkentheti a beruházási költséget, miközben a működés megbízható marad.

Fontos: ez a legegyszerűbb megoldás – nem minden esetben a legjobb

Ha szeretné megérteni, hogyan működik egy stabilabb, összetettebb rendszer (például hidrováltóval), itt részletesen bemutatjuk:
👉 Hidrováltó működése és szerepe →

A legolcsóbb hőszivattyús rendszer elemei

Egy valóban költséghatékony rendszer nem attól lesz olcsó, hogy mindenből a legolcsóbb alkatrészt választjuk,
hanem attól, hogy csak a szükséges elemeket építjük be.

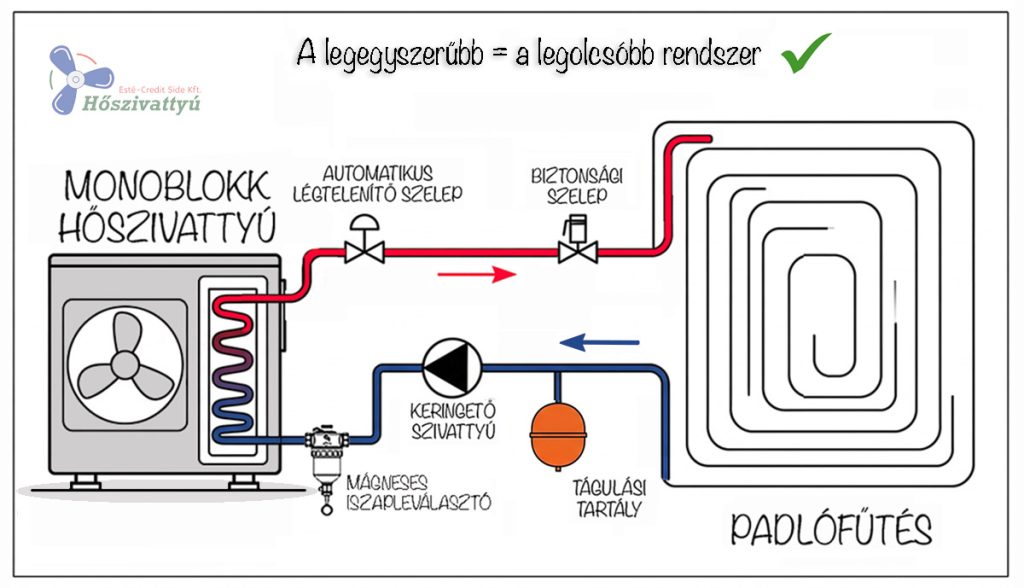

Egy egyszerű, jól működő rendszer alap elemei:

inverteres levegő–víz hőszivattyú
megfelelően méretezett fűtési kör (pl. padlófűtés)
keringető szivattyú (ha nem beépített)
tágulási tartály
biztonsági szelep / biztonsági csoport
mágneses iszapleválasztó
csőhálózat, szerelvények, szigetelés
fagyálló folyadék

Legtöbben a legolcsóbb hőszivattyús rendszert keresik.

Hiába a jó ár érték arányú hőszivattyú, ha a hozzá tartozó hidraulikai blokk megdrágítja a beruházást. Sokféle terv alapján megépítve a hőszivattyús rendszereket, a hidrováltós megoldásnál tapasztaltuk, hogy nem csak kedvező áron készült el, de a működésben sem tapasztaltunk hiányosságokat. A hőszivattyú hiba nélkül működött.

És mi a helyzet a hidraulikus váltóval?

A hidraulikus váltó egy hasznos elem lehet bizonyos rendszerekben,
de: 👉 nem minden esetben szükséges
Egy jól megtervezett, egyszerű rendszerben gyakran elhagyható,
így:

csökken a beruházási költség
egyszerűbb lesz a rendszer
kevesebb hibalehetőség marad

Fontos megjegyzés

A hidraulikus váltó nem „rossz” megoldás, hanem:

👉 egy adott problémára adott válasz

Ha a rendszer felépítése nem indokolja,
akkor a beépítése csak felesleges bonyolítás és többletköltség.

A hidrováltó (sokan hidraváltónak is nevezik) sok rendszerben segíti a stabil működést, de egyszerűbb rendszereknél el is hagyható.
👉 Részletesen itt mutatjuk meg, mikor szükséges a hidrováltó és hogyan működik →

Mikor működik jól ez az egyszerű rendszer?

Ez a megoldás elsősorban akkor ideális, ha:

a ház jól hőszigetelt
padló- vagy falfűtés működik

alacsony előremenő hőmérséklet elegendő
a fűtési körök hidraulikailag jól méretezettek

A megoldás kulcsa a hidraulikus váltó beépítése

A FixTrend hidrováltók 1, 2, 3 és 4 körös kivitelben készülnek, szigetelve. 6/4″ os csatlakozó idomokkal. A hidraulikus váltót abban az esetben használjuk, ha a lakásnak sugárzó hőleadó rendszere van. Padló, fal, vagy mennyezet fűtés, esetleg hűtés.
Ezekben az esetekben a teljes fűtési rendszert (primer s szekunder) fagyálló folyadékkal töltjük fel.

Az olcsó hőszivattyú rendszer

A hőszivatyús rendszerek sajátossága, hogy alacsony energiafelhasználás esetén rendkívül gazdaságos az üzemeltetésük, és hosszú éveken át biztosítja – olcsón – a fűtést és hűtést.
A hőszivattyú elterjedésének akadálya lehet a beruházási költségek viszonylag magas összege. (Persze új építésű lakásoknál, ahol a hűtés is opció, nincs a hőszivattyúnál olcsóbb megoldás, de mi szeretnénk, ha egyre több felújításnál is elérhető alternatíva legyen a hőszivattyú.)
Hiába adunk rendkívül jó ár-érték arányú hőszivattyút, ha a hozzá kapcsolódó hidraulikus alkatrészek (hőcserélő, puffertartály, stb…) viszonylagosan magas ára visszatántorítja az érdeklődőket.

Az elmúlt időszakban több helyen is a hidraulikus váltó beépítése mellett döntöttünk, és a vásárlók megelégedése a kedvezőbb ár miatt kölcsönös előnyöket biztosít mind az eladó, mint a vevő részére.

Mi az a hidraulikus váltó?

A hidraulikus váltó fő része a kiegyenlítő kamra, melyhez csatlakoznak az egymástól független hidraulikus körök. Alkalmazása olyan esetekben szükséges és lehetséges, amikor a fűtési rendszerben megtalálhatóak a primer illetve szekunder köri keringető szivattyúk egyaránt.

A hidraulikus váltók alkalmazásával elkerülhetők a primer illetve szekunder kör térfogatáram különbségéből adódó problémák. A hidraulikus váltó felszerelhető vízszintesen, vagy függőlegesen egyaránt, függőleges felszerelés esetén légleválasztóként is funkcionál.

A szakirodalmi meghatarozást kicsit körülírva a következőkről van szó:

Amennyiben inverteres (Chofu, Power World) hőszivattyút építünk be a fűtési (hűtési) rendszerbe, és az elfagyás veszély elkerülése érdekében fagyálló folyadékkal töltjük fel a teljes fűtési rendszert (tehát pl. a padlófűtést is), akkor nem kell hőcserélő, nem szükséges puffertároló, nem kell keringető szivattyú, hanem egy jól megválasztott méretű hidrováltó (hidraulikus váltó) lehetővé teszi a hőszivattyú működését és megoldja a lakás fűtési körének összekapcsolását a hőszivattyúval, egyszerűen.

Akár egy körös rendszer (pl. padlófűtés), akár 2-3-4 körös rendszer készíthető hidrováltóval, ahol a ház több szintjét lehet egyszerűen fűteni. A hidraulikus váltóhoz kapcsolódó keringető szivattyúkat a szinteken elhelyezett termosztát / termosztátok vezérli(k).

A szekunder oldalon (lakás fűtése) is rendkívüli odafigyeléssel kell készíteni a tömítéseket a csövek csatlakozásánál, mert a fagyálló folyadék a legkisebb rést is megtalálja (persze ez fagyálló folyadék nélkül is alap!).

Mi kell tehát a Chofu, vagy Power World inverteres hőszivattyún kívül egy ilyen olcsó hőszivattyús rendszerhez?

Megfelelő átmérőjű csövek, idomok, egy jól méretezett és a fűtési köröknek megfelelő számú csatlakozással rendelkező hidrováltó, visszacsapó szelep(ek), keringető szivattyú(k), biztonsági csoport, méretezett szolár tágulási tartály (a fagyálló folyadék miatt szolár javasolt!), iszapleválasztó, golyóscsapok és Westech fagyálló folyadék (-15°C-ra beállítva).
Az inverteres hőszivattyúk jelentős tartományban tudják szabályozni a teljesítményüket (pl. a Chofu 16 kW-os hőszivattyú 6-16 kW között, vagy a Power World PW050 6-18 kW között), így mindig a hőigénynek megfelelő tartományban fog dolgozni, és a szükséges hőátadó közeg mennyisége a hidrováltó miatt mindig rendelkezésre áll.

A lakás oldalon pedig a termosztát kérésére meginduló keringető szivattyú a hidrováltóban „forgó” fűtővízből a megfelelő mennyiságű folyadékot szállít a padlófűtésbe, Fan Coil-okba, fal- vagy mennyezet fűtéscsövekbe, esetleg megfelelő hőleadást biztosító radiátorokba.

A legolcsóbb hőszivattyús rendszer kiépítése

Egy gyakorlati példa

Adott egy 90 m2-es padlófűtéses lakóház (kiváló vagy jó hőtartással), szigeteléssel. A következő alkatrészekkel számolva, a hidraulikus blokk nettó ára kb. 420.000,- Ft.

FixTrend hidrováltó egykörös; iszapleválasztó 1″; 35 literes szolár tágulási tartály; biztonsági csoport (automata légtelenítő, nyomásmérő óra, biztonsági szelep 3 bar). 10 fm hosszú szigetelt dupla inox cső, csatlakozó idomokkal; keringető szivattyú a hidrováltó után; 6 db golyóscsap 1″; 40 liter Westech fagyálló koncentrátum -70°C.

A ház hőszigeteltségétől függően két, különböző teljesítményű Chofu inverteres hőszivatyú jöhet szóba:

1.) kiváló hőszigetelés esetén Chofu 6 kW, 230V,
2.) jó hőszigetelés esetén Chofu 10 kW, 230V.

Figyelem!
A bejegyzés 2019-ben készült. Az aktuális hőszivattyú árak mindig itt

Mit tanultunk ebből a rendszerből?

a hőszivattyús rendszer ára gyakran nem a gép miatt magas, hanem a hidraulikai elemek miatt
egy egyszerű rendszer sok esetben megbízhatóan működik
az inverteres hőszivattyúk jól alkalmazkodnak a változó hőigényhez
a túl bonyolított hidraulika sokszor felesleges költséget jelent

Három tipikus hőszivattyús rendszer költség összehasonlítása

A hőszivattyús rendszerek ára nemcsak a készüléktől függ, hanem attól is, mennyire bonyolult a hidraulikai rendszer.
Az alábbi példák egy átlagos családi ház fűtési rendszerének kialakítását mutatják.

Rendszer típusa	Hidraulikai elemek	Becsült rendszerköltség
Egyszerű rendszer (hidraulikus váltóval)	hőszivattyú + hidraulikus váltó + szivattyú + biztonsági elemek	legalacsonyabb
Közepesen összetett rendszer	hőszivattyú + puffertartály + több szivattyú + keverőszelep	közepes
Komplex rendszer	hőszivattyú + puffertartály + HMV tartály + hőcserélő + több fűtési kör	legmagasabb

A tapasztalat azt mutatja, hogy sok családi ház esetében a legegyszerűbb rendszer is stabilan és hatékonyan működik, ha a ház jól hőszigetelt és alacsony hőmérsékletű fűtés (például padlófűtés) működik.

Hogyan csökkenthető tovább a hőszivattyús rendszer ára?

A rendszer költségének jelentős része nem a berendezésekből, hanem a szerelési munkából adódik. Egy egyszerű hőszivattyús rendszer esetében ezért sok tulajdonos dönt úgy, hogy a kivitelezés egy részét saját maga végzi el.

Természetesen ehhez megfelelő műszaki ismeretek és gondos tervezés szükséges, de egy jól átgondolt rendszer esetén ez jelentős megtakarítást eredményezhet. Ráadásul a teljes beépítést segítjük: helyszínen, telefonon, műszaki leírással. Ha Istvánnak sikerült, Önnek is menni fog!

A gyakorlatban a következő munkákat végzik gyakran saját kivitelezésben:

csővezetékek kiépítése
osztó-gyűjtő bekötése
puffertartály vagy hidraulikus váltó telepítése
szivattyúk és szerelvények beépítése
hőszigetelés és csővezetékek rögzítése
hőszivattyú alá betonlemez készítése

A hőszivattyú elektromos bekötése és az üzembe helyezés azonban minden esetben szakember feladata.

A sajátkezű kivitelezéshez készítettünk néhány egyszerű szerelési vázlatot és rendszersémát,
amelyek segítenek a hőszivattyús rendszer felépítésének megértésében.
