Radiátorokat fűt a hőszivattyú Bogyoszlón

Az ipari hűtéstől a családi otthon melegéig: Egy 6 éves bizalmi kapcsolat története

Nincs is jobb elismerés, mint amikor egy elégedett partner évek múltán egy teljesen új feladattal ismét minket választ.

Hat éve annak, hogy egy ipari méretű kihívást oldottunk meg ügyfelünknek: napi több ezer liter frissen fejt tej szállítás előtti, gyors hűtését kellett biztosítanunk. Most „csak” a családi háza fűtésére kért tőlünk megoldást.

A kihívás: Modern fűtés a meglévő radiátorokhoz

Az alapadatok megadása után küldtük az árajánlatot, amit előzetesen elfogadott az érdeklődő.

A helyszíni felmérés egyértelművé tette, hogy egy olyan rendszerre van szükség, amely kompromisszumok nélkül képes együttműködni a meglévő radiátoros fűtéssel, és rugalmasan alkalmazkodik a család igényeihez.

A megoldás: Erő és intelligencia egyben

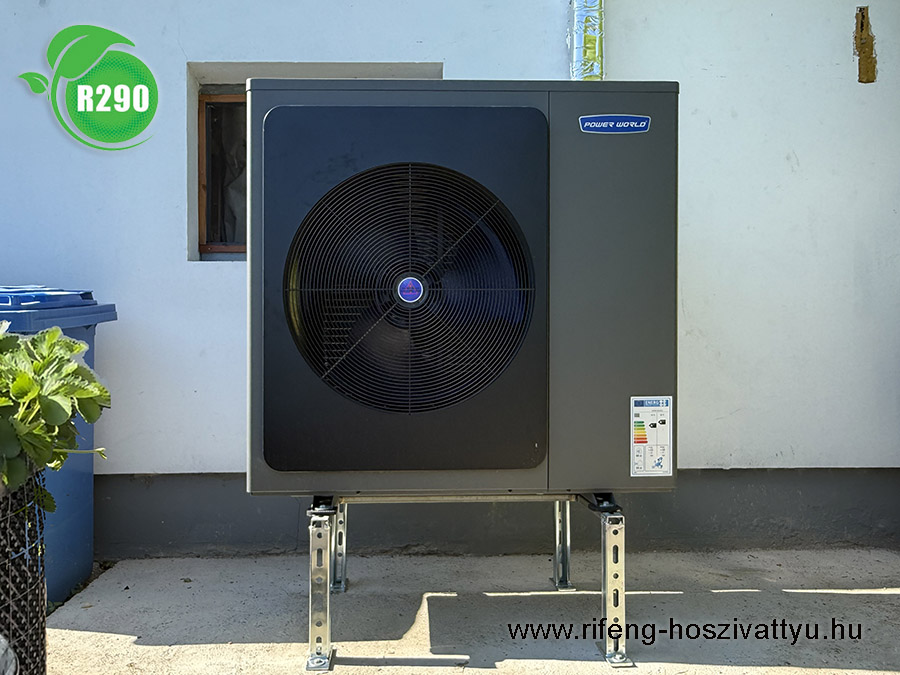

Ajánlatunk a Power World PW050 14,8 kW-os R290 (propán) inverteres hőszivattyú volt, kompletten, kivitelezéssel együtt. Ez a csúcstechnológiás készülék képes a radiátorokhoz szükséges magasabb, akár 70-75°C-os fűtővizet is gazdaságosan előállítani.

Az okos hibrid rendszer

Mivel a családi házaknál időnként felgyűlik a vegyes tüzelésű kazánban elégethető fűtőanyag, a tulajdonossal egyetértve egy rugalmas, hibrid rendszert terveztünk. A meglévő kazánt megtartottuk, így ügyfelünknek lehetősége van alkalmanként azt is használni, miközben a fűtés kényelmét és gazdaságosságát a hétköznapokban a hőszivattyú biztosítja elsődleges hőforrásként.

Ez a bogyoszlói otthon tökéletes példája annak, hogyan lehet a legmodernebb technológiát a valós élethelyzetekhez igazítani. A végeredmény egy kényelmes, gazdaságos és rugalmas fűtési rendszer, amely egy hosszú távú, bizalmon alapuló kapcsolat legújabb fejezete.

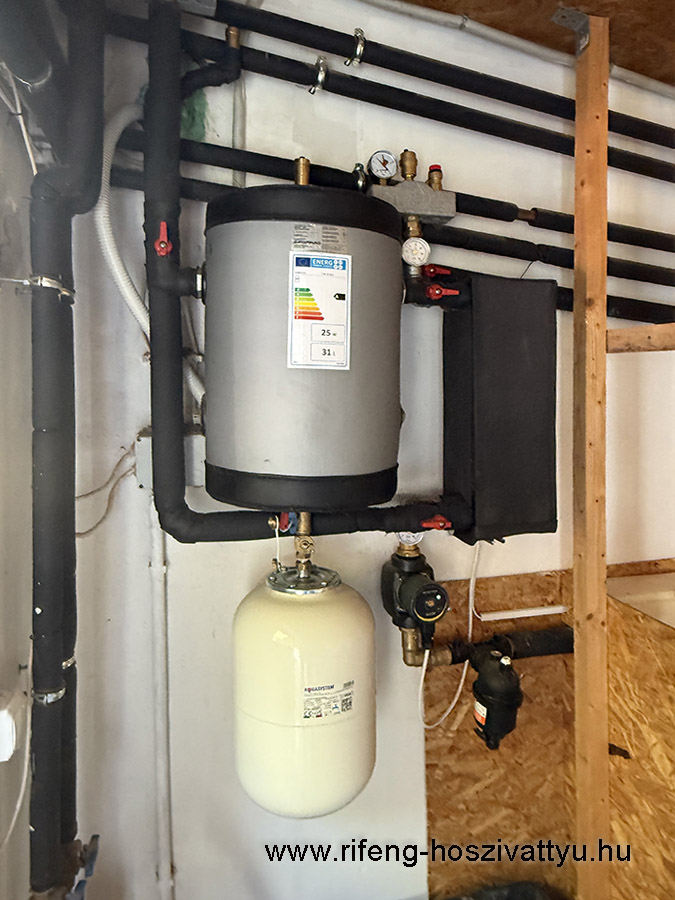

Primer kör:

A Power World PW050-DKZLRS-E (R290) monoblokk hőszivattyú szakszerű, biztonságos és hosszú távon is hatékony telepítéséhez az alábbi főbb alkatrészek szükségesek a primer (fagyállóval töltött) kör kialakításához.

Hőtermelő egység

Hőszivattyú: Power World PW050-DKZLRS-E (R290) inverteres hőszivattyú
Tartószerkezet: Rezgéscsillapított, időjárásálló hőszivattyú állvány vagy fali konzol

Hidraulikai elemek (rendszerstabilitás)

Puffertartály: Minimum 30 literes előtét (vagy térfogatnövelő) tartály a rendszer fagyvédelméhez és a leolvasztási ciklusok optimalizálásához.
Levegő- és mágneses iszapleválasztó: Mikrobuborék- és iszapleválasztó egység a rendszer tisztán tartásához és a csendes működés biztosításához.
Tágulási tartály: Megfelelő méretű, fagyállótűrő (szolár) tágulási tartály a rendszer nyomásingadozásának kezelésére.

Rendszerleválasztás

Hőcserélő: Méretezett lemezes hőcserélő (pl. LB47-50 5/4″), amely elválasztja a kültéri, fagyállóval töltött primer kört az épületen belüli fűtési (szekunder) körtől.

Biztonsági és kiegészítő szerelvények

Biztonsági Csoport: Kompakt egység, amely tartalmazza a biztonsági szelepet, a nyomásmérő órát és az automata légtelenítőt.
Elzáró szerelvények: Golyóscsapok szűrővel a rendszer szakaszolhatóságához és védelméhez.
Töltő-ürítő csapok: A rendszer egyszerű feltöltéséhez és karbantartásához.

Csőhálózat

Csövek és Idomok: Megfelelő méretű (pl. 35×1,5 mm) rézcsövek és a hozzájuk tartozó idomok.
Csőszigetelés: Magas minőségű, UV-álló, zártcellás szigetelés a kültéri csőszakaszokra a hőveszteség minimalizálása érdekében.

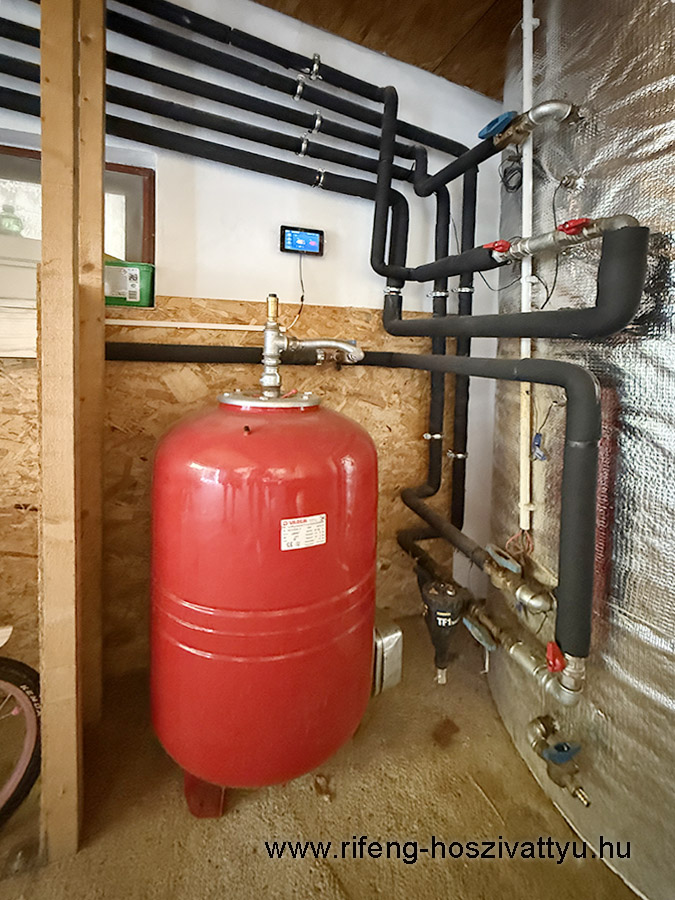

A hőszivattyús primer körtől lemezes hőcserélővel leválasztott szekunder (fűtővizes) kör feladata a különböző hőtermelők (jelen esetben a hőszivattyú és egy vegyes tüzelésű kazán) által biztosított energia tárolása és elosztása a hőleadók (radiátorok) felé.

Az alábbi műszaki felsorolás bemutatja egy ilyen hibrid rendszer korrekt kialakításához szükséges főbb alkatrészeket.

Energiatároló központ

Puffertároló: Minimum 1000 literes, hőcserélő nélküli, hőszigetelt puffertároló. A rendszer központi eleme, amely fogadja és tárolja a hőt a hőszivattyútól és a vegyes tüzelésű kazántól is, hidraulikailag leválasztva a hőtermelőket a fűtési köröktől.

Hőtermelők csatlakoztatása a tárolóhoz

Hőszivattyú oldali keringetés: Energiatakarékos keringető szivattyú (pl. DAB Evosta3), amely a lemezes hőcserélőből a meleg vizet a puffertárolóba szállítja.
Kazán oldali keringetés: Külön keringető szivattyú a vegyes tüzelésű kazán és a puffertároló között (a kazán védelméhez javasolt visszahűtés-gátló szeleppel kiegészítve).

Fűtési kör (hőelosztás a radiátorok felé)

Fűtőköri keringető szivattyú: A puffertárolóból a meleg vizet a radiátorok felé keringető, megfelelő méretű szivattyú.
Rendszer visszatérő ág: A radiátoroktól a puffertárolóba visszatérő, lehűlt vizet szállító csőszakasz.

Rendszervédelem és karbantartás

Iszapleválasztó: Mágneses iszapleválasztó a fűtési rendszer (kazán, szivattyúk, szelepek) védelmére a lebegő mágneses és egyéb szennyeződésektől.
Tágulási tartály: Megfelelő méretű fűtőköri tágulási tartály a rendszer nyomásának stabilizálására.
Szerelvények:
- Visszacsapó szelep(ek): A nem kívánt áramlási irányok (pl. a kazán felé történő visszaáramlás) megakadályozására.
- Automata légtelenítők: A rendszer kritikus pontjain elhelyezve a levegő automatikus eltávolítására.
- Golyóscsapok: A rendszer szakaszolhatóságának és egyszerű karbantarthatóságának biztosítására.

Csőhálózat

Csövek és Idomok: A rendszer teljesítményéhez és a távolságokhoz méretezett csövek és idomok.
Szigetelés: Magas minőségű csőhéj szigetelés minden fűtési csőszakaszon a hőveszteség minimalizálása érdekében a gépészeti helyiségen belül.
