Ötrétegű cső hőszivattyúhoz? Miért változott meg a véleményünk 15 év után?

Évek óta következetesen ugyanazt mondtuk a kollégáknak:

Hőszivattyús primer kört ne szereljünk ötrétegű csővel.

Nem azért, mert az ötrétegű cső rossz lenne. Nem azért, mert ne lenne gyors, esztétikus vagy könnyen szerelhető.
Hanem azért, mert a korábban elérhető csatlakozó idomok jelentős része olyan mértékben leszűkítette a cső szabad keresztmetszetét, hogy az már veszélyeztethette a hőszivattyú megfelelő tömegáramát.
Ez különösen nagy teljesítményű rendszereknél jelentett problémát.

Most azonban találtunk egy olyan megoldást, amely miatt érdemes újra elővenni a kérdést.

Miért volt problémás az ötrétegű cső a hőszivattyúk primer körében?

A hőszivattyú egyik legfontosabb üzemi feltétele a megfelelő vízhozam.

A kompresszor által termelt hőenergiát csak akkor lehet hatékonyan elszállítani, ha a rendszerben a tervezett tömegáram valóban létrejön.

Ehhez nem elegendő a megfelelő csőátmérő kiválasztása.

Legalább ennyire fontos, hogy a rendszer egyetlen eleme se szűkítse le jelentősen a szabad keresztmetszetet.

A korábban használt ötrétegű csőidomok jelentős része a cső belsejébe nyúlt be.

A gyakorlatban ez azt jelentette, hogy egy 32 mm-es cső esetében az idom belső keresztmetszete akár a cső eredeti áramlási keresztmetszetének töredékére is csökkenhetett.

A következmény:

  • nagyobb nyomásveszteség
  • kisebb tömegáram
  • magasabb szivattyúterhelés
  • rosszabb hatásfok
  • bizonytalan üzem
Ezért döntöttünk évekkel ezelőtt úgy, hogy a hőszivattyúk primer körében inkább más csőanyagokat alkalmazunk.

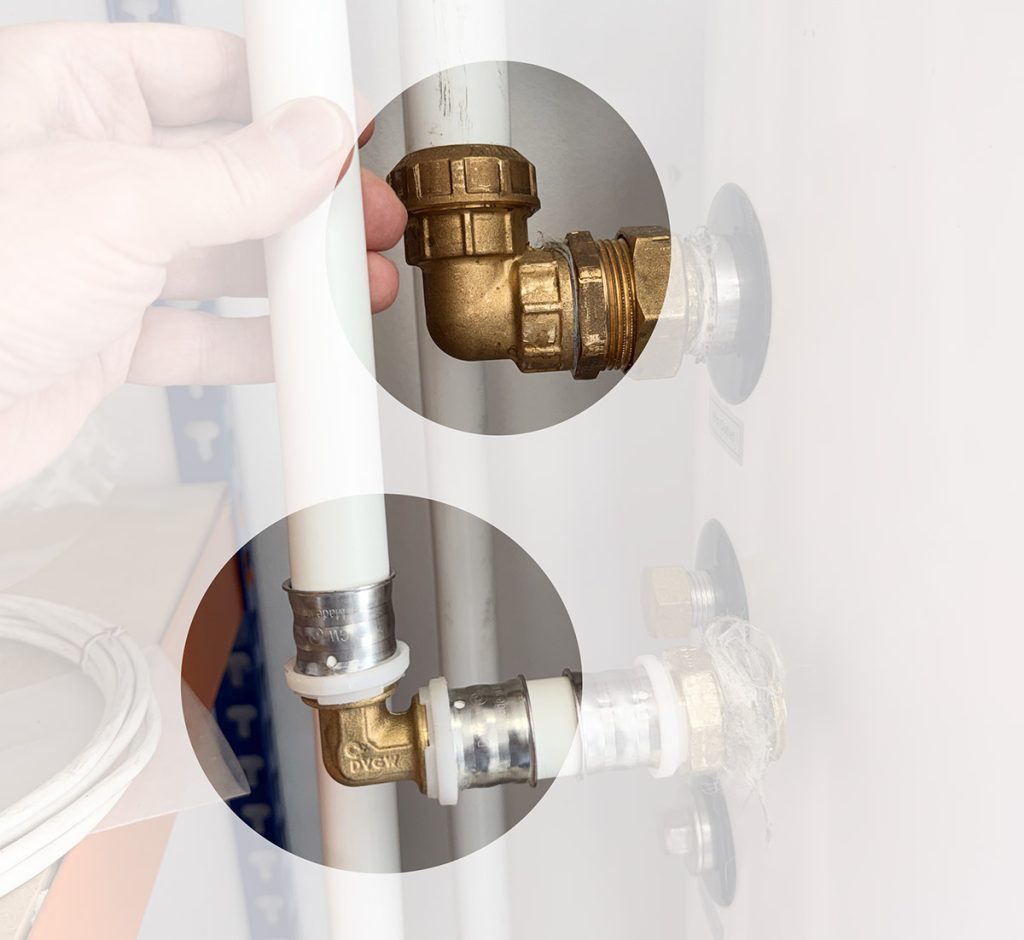

Új és régi ötrétegű cső csatlakozó összehasonlítása hőszivattyús primer körben – felül teljes keresztmetszet, alul szűkített áramlási keresztmetszet
Új és régi ötrétegű cső csatlakozó összehasonlítása hőszivattyús primer körben – felül teljes keresztmetszet, alul szűkített áramlási keresztmetszet

Mi változott most?

Az utóbbi napokban megismerkedtünk egy olyan csatlakozó rendszerrel, amely teljesen más elven működik.

A csatlakozó idom nem nyúlik be a cső belsejébe.

Nem képez szűkületet. Nem hoz létre palacknyak-szerű keresztmetszet csökkenést.
A kötés a cső külső felületén rögzül, miközben a teljes belső keresztmetszet szabadon megmarad.

Ráadásul a csatlakozás oldható, ami szerelési és karbantartási szempontból további előnyt jelent.


A kép mindent elmond

A fotón jól látható a különbség.

Felül: Az új, külső csatlakozású oldható kötés látható. A cső teljes belső keresztmetszete megmarad.

Alul: A hagyományos présidom látható.
Jól megfigyelhető, hogy az idom a cső belsejébe nyúlik, jelentős keresztmetszet-szűkítést okozva.

Pontosan ez volt az a műszaki probléma, amely miatt hosszú éveken keresztül nem engedtük az ötrétegű cső használatát hőszivattyús primer körökben.

Akkor mostantól minden hőszivattyút ötrétegű csővel szerelünk?

Nem. A kérdés ennél árnyaltabb. A megfelelő tömegáram továbbra is elsődleges szempont.

A csőátmérőt, a rendszer hosszát, a szükséges vízhozamot és a nyomásveszteséget továbbra is minden esetben méretezni kell.

Ami viszont megváltozott:

az ötrétegű cső többé nem kizárt megoldás.

A teljes keresztmetszetet megőrző idomok megjelenésével olyan helyeken is reális alternatívává válhat, ahol korábban csak jelentős kompromisszumokkal lehetett volna alkalmazni.

Mit nyerhetünk az új csatlakozó idomokkal?

✅ gyorsabb kivitelezést

✅ kisebb szerelési időt

✅ kedvezőbb anyagköltséget

✅ esztétikus csővezetést

 ✅ kisebb nyomásveszteséget

✅ biztosítható tömegáramot

✅ könnyebben szerelhető primer kört

✅ bontható szerelési kötéseket

Összegzés

Nem az ötrétegű csővel volt problémánk.

A problémát azok az idomok jelentették, amelyek jelentős mértékben leszűkítették a cső szabad keresztmetszetét.

Most először találkoztunk olyan megoldással, amely valódi alternatívát jelenthet a hőszivattyúk primer körének kialakításánál.

A következő hónapokban természetesen a gyakorlati tapasztalatokat is figyelemmel kísérjük, de az első benyomások alapján kijelenthető:

az ötrétegű cső hőszivattyús alkalmazásának egyik legnagyobb akadálya végre eltűnhetett.
