A Kánya Mezőgazdasági Zrt. csarnokának fűtése ipari hőszivattyúval

A somogyi Kánya községben működő Kánya Mezőgazdasági Zrt. a gázárak jelentős emelkedése előtt döntött a telephely korszerűsítéséről és egy ipari hőszivattyús fűtési rendszer kiépítéséről. A beruházás célja a gépszerelő csarnokban dolgozók számára a megfelelő hőmérséklet biztosítása.

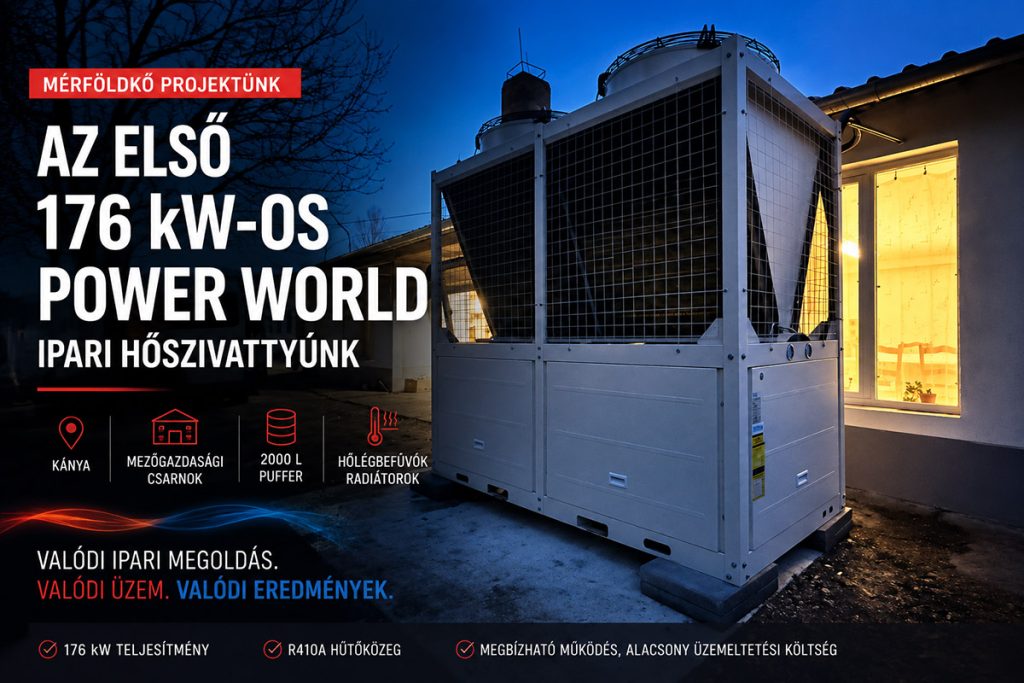

A választás egy korszerű, megújuló energiát hasznosító Power World ipari hőszivattyúra esett, amely 176 kW-os (7/35) fűtési teljesítményével elegendő meleget biztosít a nagy méretű csarnoknak. A hőszivattyú által termelt meleg a légtérbe ipari hőlégbefúvókon keresztül jut el.

A projekt gyorsan megvalósult: az árajánlat kérés és a helyszíni bejárás után a megrendelő elkészítette a hőszivattyú alatti betonlemezt és az elektromos betápot. A teljes hőszivattyús munkát, beleértve a meglévő rendszerre való rákötést is, a Kelemen Generál Bt. végezte el.

Érdekli, hogyan lehet optimalizálni egy ipari hőszivattyú működését a legnagyobb hatékonyság érdekében? Tekintse meg a képeket.

Nagy utat tett meg a Power World ipari hőszivattyú Kínától a magyarországi Kányai Mezőgazdasági Zrt telephelyéig.

A Kányai csarnok fűtési rendszerének telepítése

Több hetes előkészítő munka után, az év utolsó hónapjára megérkezett a Kánya Mezőgazdasági Zrt. csarnokának fűtéséhez szükséges valamennyi alkatrész. A rendszer központi eleme a PW600, 176 kW-os ipari hőszivattyú, melynek zökkenőmentes működését számos további komponens biztosítja.

A projekt keretében a következő fő elemeket építették be:

Puffer tároló: Egy 2000 literes, szigetelt tartály, amely a hőszivattyú által megtermelt hőt tárolja.
Keringetőszivattyú: Egy nagy teljesítményű Wilo szivattyú, melynek kapacitása eléri a 45 $m^{3}$ /órát.
Csőhálózat: 108-as acélcsövek, idomok és egyéb szerelvények.
Védelmi és kiegészítő elemek: Szűrő, tágulási tartály és egyéb alkatrészek.

Az elektromos bekötést a megrendelő villanyszerelői végezték el, a gépészeti munkálatokért pedig a Kelemen Generál Bt. volt felelős. A biztonságos üzemeltetés érdekében a hőszivattyút 3 x 100A-es biztosíték védi, és a betápkábelnek legalább 5 x 25 $m m^{2}$ vastagságú, réz, sodrott vezetéknek kell lennie 10 méteren belül.

A gondos tervezés és a megfelelő alkatrészek biztosítják a csarnok hatékony és megbízható fűtését.

Néhány kép a csarnok fűtés hőszivattyús munkáiról

Névleges áramfelvétel: 109,2 A
Maximális áramfelvétel: 81,9 A
Tápegység: 3 fázis; 380V; 50 Hz
IP fokozat (védelmi szint): IPX4
Hűtőközeg: R410A
Működési környezeti hőmérséklet: -25 °C – +45 °C
A csatlakozás átmérője: DN65 (karimás)
A fűtővíz szállító csövek és idomok átmérője: DN100
Vízkeringés mennyisége: 25,8m3/óra
Zaj: ≦69 dB (A)
Nettó tömeg: 953 kg
Méretek ( H x SZ x M): 2400 x 1100 x 2330 mm
Megjegyzés:
A fenti specifikációk a termékfejlesztés során módosulhatnak. Kérjük, nézze meg az adattáblát a tényleges terméken.

Fent az ipari hőszivattyú, puffertároló és a hőlégbefúvók beépítési vázlata. A teljes rendszer fagyálló folyadékkal töltve.

Csarnok fűtése a Power World PW600 176 kW-os EVI levegő-víz hőszivattyú néhány jellemző adata:

Névleges hűtési érték (-12/45 °C): 75 kW
Felvett villamos teljesítmény: 18,2 kW
COP érték: 2,75

Névleges hűtési üzemi állapot: kültéri környezeti hőmérséklet, száraz levegő 35°C/nedves levegő 24°C, visszatérő vízhőmérséklet 12°C, kilépő víz hőmérséklete 7°C

Névleges fűtési teljesítmény (7/45 °C): 176 kW
Felvett villamos teljesítmény: 50,4 kW
COP érték: 3,49

Névleges fűtés üzemi állapot: kültéri környezeti hőmérséklet, száraz levegő 7°C/ párás levegő 6°C, visszatérő vízhőmérséklet 40°C, kilépő vízhőmérséklet 45°C

Névleges fűtési érték (-12/45 °C): 121 kW
Felvett villamos teljesítmény: 52,4 kW
COP érték: 2,31

Névleges fűtési üzemi állapot: kültéri környezeti hőmérséklet száraz levegő -12°C/nedves levegő -14°C, kilépő víz hőmérséklete 41°C.

Mire kell figyelni az ipari hőszivattyú telepítésekor?

Az ipari hőszivattyúk beépítése alapvetően hasonló a lakossági rendszerekéhez, de a nagyságrendi különbségek miatt kiemelten fontos a gondos tervezés és a megfelelő minőségű alkatrészek használata. Spórolni ezeken a területeken komoly műszaki problémákhoz és megnövekedett üzemeltetési költségekhez vezethet.

Az alábbiakban a legfontosabb szempontokat gyűjtöttük össze, amelyekre egy ipari hőszivattyú telepítésekor figyelni kell.

Alapvető gépészeti és villamos követelmények

Fogadó szerkezet: A nagy súlyú kültéri egység stabil elhelyezéséhez megfelelő szilárdságú vasbeton lemezszükséges.
Csőhálózat: A vastagabb csövek, idomok és szerelvények elengedhetetlenek a megfelelő térfogatárambiztosításához, ami a fűtőfolyadék hatékony szállítását teszi lehetővé.
Keringető szivattyú: A rendszer szívének számító keringető szivattyút pontosan a szükséges térfogatáramhoz kell méretezni.
Hőcserélő: A nagy méretű lemezes hőcserélő lehetőleg szerelt kivitelű legyen, mivel így később is bővíthető, ha a rendszer teljesítményét növelni kell.

Elektromos biztonság és kábelezés

Áram-megszakítók: A biztonságos működéshez minimum 3 x 100 Amperes megszakító szükséges. Nagyobb rendszerek esetén, ha van rá lehetőség, javasolt a 3 x 160 A-es biztosíték.
Betápkábel: A hőszivattyú indítóárama és folyamatos áramfelvétele miatt kritikus a megfelelő átmérőjű kábel kiválasztása. A legnagyobb, 335 kW-os ipari hőszivattyúkhoz például 3 x 50 $m m^{2}$ + 2 x 35 $m m^{2}$ átmérőjű sodrott rézvezeték szükséges.
