Megvalósítás – ipari hőszivattyús rendszer 120 kW teljesítménnyel

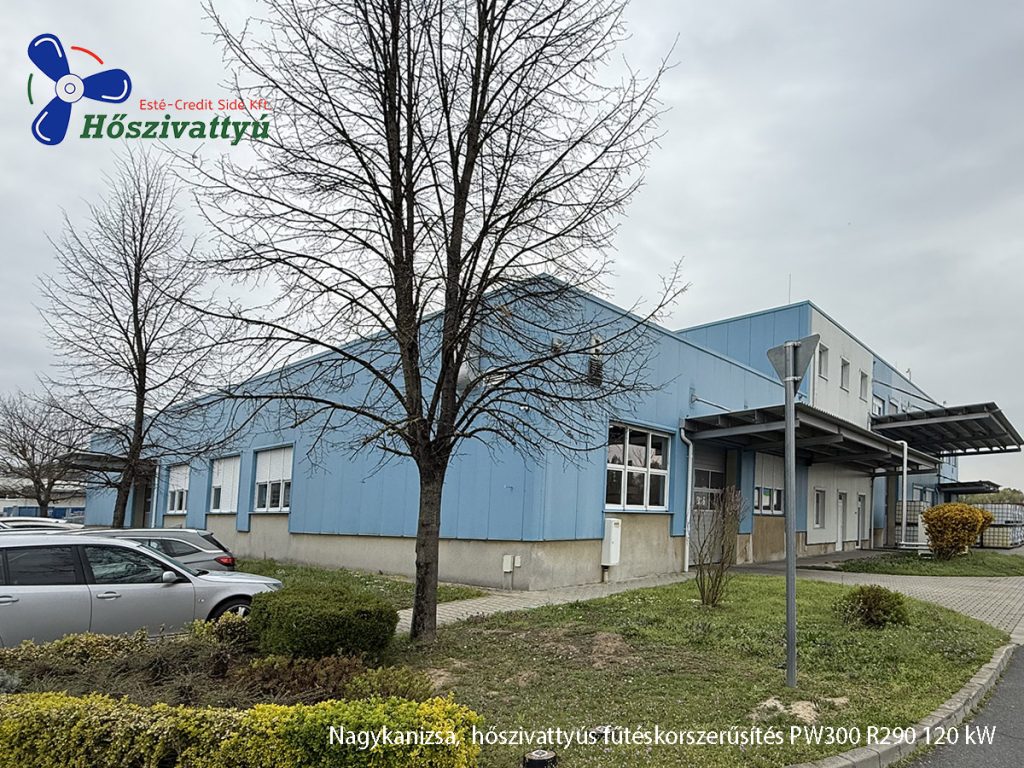

2025. április 1-jén egy nagyszabású ipari fűtéskorszerűsítési projekt előkészítését kezdtük meg Nagykanizsán, amelynek célja egy meglévő, gázkazános rendszer teljes kiváltása.
A beruházás célja nem pusztán az energia-megtakarítás, hanem egy hosszú távon stabil, kiszámítható és alacsony karbonintenzitású hőellátás biztosítása a működő ipari üzem számára.
A projekt főbb adatai:
– Kivitelező és megrendelő: PSCHER Kft. (8863 Molnári, Kossuth Lajos utca 44.)
– Kivitelezés helyszíne: HIDROFILT Kft. Nagykanizsai telephelye (Magyar utca 191.)
– A kiválasztott berendezés: 120 kW teljesítményű Power World PW300 inverteres ipari hőszivattyú
– Szállító: ESTÉ-Credit Side Kft. (9012 Győr, Hegyalja u 74.1.a.)
A kiválasztott berendezés:
120 kW névleges hőteljesítmény Technikai információk itt.
R290 (propan) természetes hűtőközeg (Ez jelenleg a Power World legnagyobb R290 hűtőközeggel töltött ipari inverteres modellje.)
ipari kivitelű monoblokk rendszer
inverteres teljesítményszabályozás
nagy teljesítményű, alacsony előremenő hőmérsékletű üzemre optimalizálva
A projekt célja a meglévő gázkazános rendszer kiváltása, az energiahatékonyság javítása, valamint az üzem hosszú távú üzemeltetési költségeinek csökkentése.
A telepítés és rendszerátalakítás a fűtési szezon lezárását követően indul, a projekt teljes dokumentációját az előkészítéstől az üzembe helyezésig bemutatjuk.
Ez a referencia oldal egy ipari skálájú hőszivattyús rendszer telepítését fogja dokumentálni Nagykanizsán. A teljes projektet előkészítjük, a szállítástól a telepítésig és az üzembe helyezésig.
Jelenleg az R290 hűtőközeg műszaki előnyeiről és ipari alkalmazhatóságáról szóló rész található itt – a helyszíni fotók és részletes műszaki adatok a projekt előrehaladtával kerülnek majd bele.
⚠️ Kivitelezői információk: Ipari léptékű műszaki követelmények
A 120 kW-os Power World PW300 (R290) hőszivattyú telepítése komoly ipari épületgépészeti feladat. (Kérjük a tisztelt kivitelező partnereket és érdeklődőket, hogy az árajánlatadás és a tervezés során az alábbi, szigorú műszaki paraméterekkel számoljanak. A rendszer lakossági – családi házas – sztenderdekkel nem kivitelezhető!)
Vízhozam és csővezeték méretezés (18 m³/h): A gép zavartalan működéséhez óránként 18 köbméter folyadékot kell megmozgatni. A minimálisan elvárt csőméret a primer körön DN65 (2,5 col) vagy DN80 (3 col), megfelelő karimás vagy ipari préselhető/hegeszthető idomokkal. Szűkítések alkalmazása tilos, ellenkező esetben a berendezés áramlási hibára (Flow Error) fut. A 2×18 méteres kültéri szakaszon prémium, UV- és madárkár-álló szigetelés kialakítása kötelező.
Keringető szivattyú specifikáció (9 m szintkülönbség): A primer körben a 9 méteres statikus szintkülönbség önmagát kiegyenlíti, így a szivattyúnak a csőhálózat, az idomok és a hőcserélő áramlási ellenállását kell leküzdenie. Ehhez kizárólag nagy teljesítményű, DN65 csatlakozású ipari okosszivattyú (pl. Grundfos Magna3 65-120, Wilo Stratos MAXO 65/0.5-12 vagy ezekkel egyenértékű) építhető be, amely a 18 m³/h hozamot biztonsággal tudja.
Glikol/Víz leválasztás és Hőcserélő: A kültéri fagyállós (glikolos) és a beltéri fűtővizes kör szétválasztásához kötelező egy külső, nagy teljesítményű ipari lemezes hőcserélő beépítése. A minimális elvárás: legalább 10-11 m² hőleadó felület (pl. Cipriani 10,7 m²), és szigorúan 4 x DN65-ös csatlakozási csonkok.
Primer köri térfogatnövelő és leolvasztási hőtartalék: Bár a rendszer része egy 1000 literes szekunder puffer, a lemezes hőcserélő miatt a hőszivattyú közvetlen (glikolos) köre hidraulikailag leválasztásra kerül. A 120 kW-os gép biztonságos és hibaüzenet-mentes leolvasztásához (Defrost) a primer körnek megfelelő saját hőtömeggel kell rendelkeznie. Ehhez a hőszivattyú visszatérő ágába (a gép és a hőcserélő közé) egy 200-300 literes sorbakötött (térfogatnövelő) glikolos puffertartály, valamint a nyomásingadozások kezelésére egy megfelelően méretezett zárt tágulási tartály beépítése is kötelező.

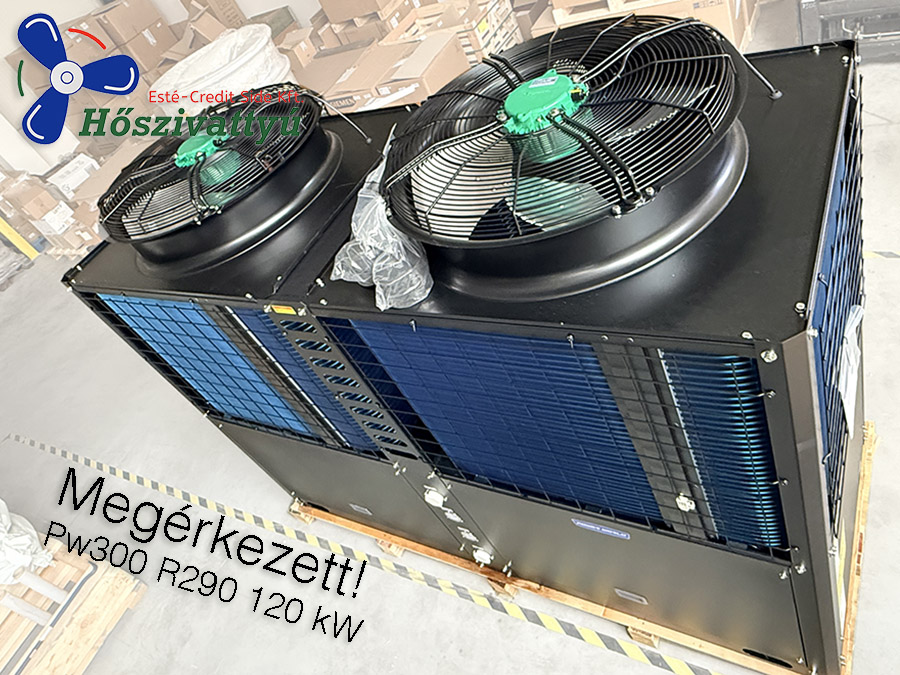

Kicsomagolás: A 120 kW-os monstrum testközelből

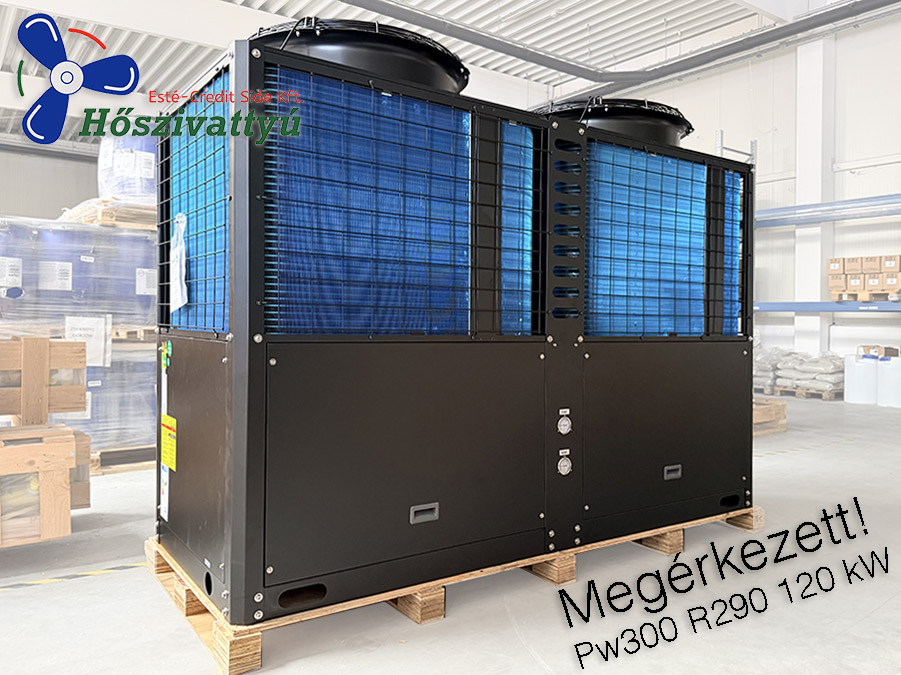

Gőzerővel zajlik a nagykanizsai projektünk: a napokban kicsomagoltuk az impozáns, 120 kW teljesítményű Power World PW300 ipari hőszivattyút. Ezen a rövid videón jól látszanak a környezetbarát, R290-es gázzal működő berendezés valódi méretei és csatlakozási pontjai. Kövessék figyelemmel az oldalt, hamarosan a beépített, működő rendszert is bemutatjuk!
Mivel a gép hatalmas, készítettünk egy rövid videót a kicsomagolás utáni állapotról, hogy még a beépítés előtt körbejárhassák velünk ezt a környezetbarát, R290-es gázzal működő monstrumot. Jól látszanak rajta a valódi méretek és a csatlakozási pontok.
Épül a 120 kW-os ipari hőszivattyús rendszer Nagykanizsán

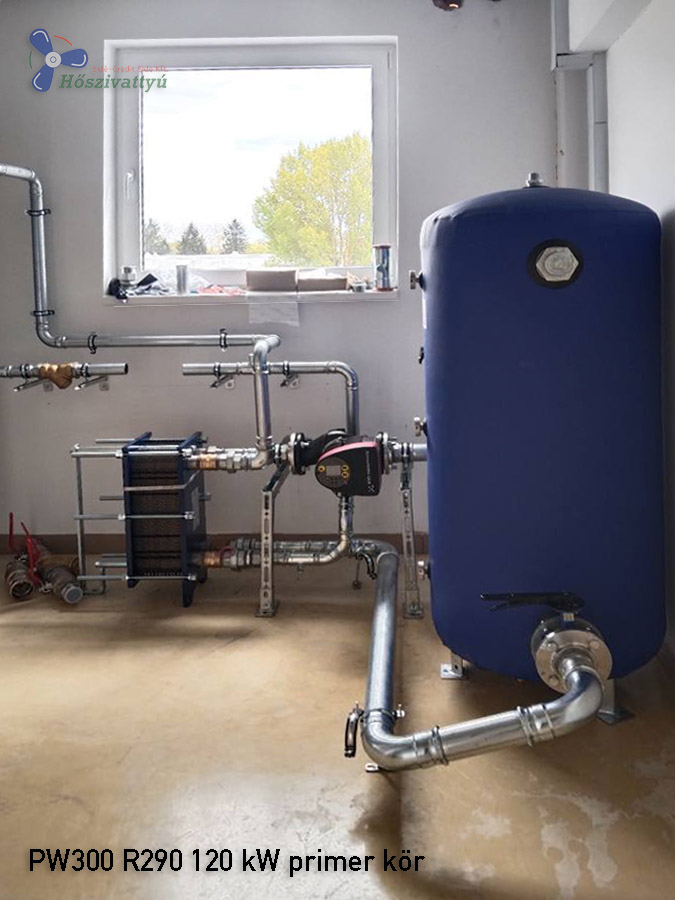

A nagykanizsai projekt következő lépéséhez érkezett: az épületen belüli hidraulikai rendszer kiépítése is megkezdődött.

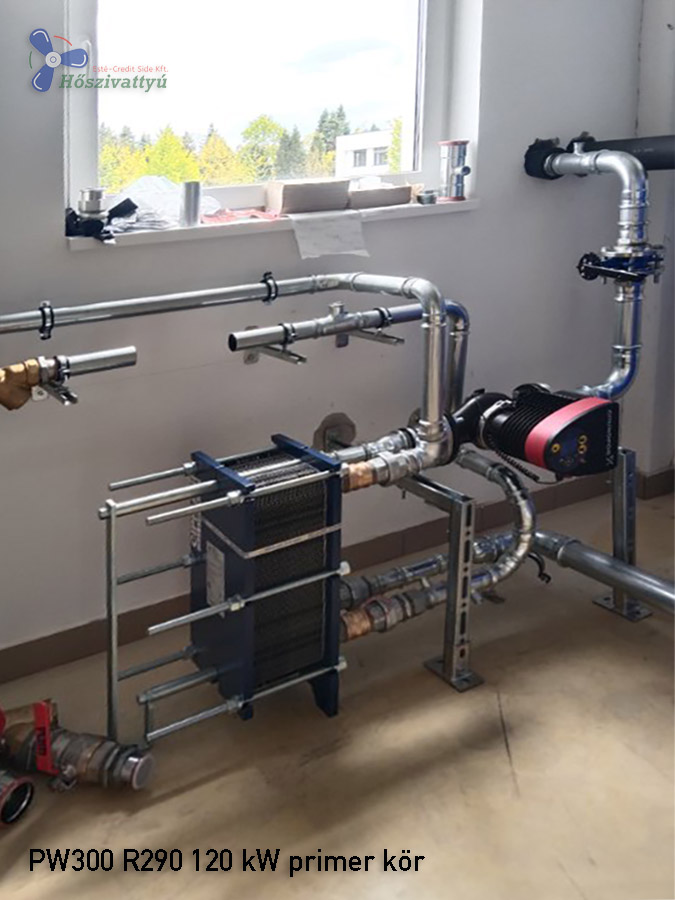

A 120 kW teljesítményű Power World PW300 R290 hőszivattyúhoz egy fagyállós primer kör, lemezes hőcserélő és nagyméretű puffertartály kapcsolódik, amely biztosítja az üzembiztos és kiegyensúlyozott működést ipari környezetben is.
Ez a kialakítás nemcsak a rendszer védelmét szolgálja, hanem hosszú távon stabilabb működést és jobb hatásfokot is eredményez.
Hasonló ipari hőszivattyús megoldást keres? Várjuk megtisztelő érdeklődését
A kivitelezés folytatódik, bemutatása rövidesen…
👉 A következő lépésben a teljes rendszer összekapcsolása következik…

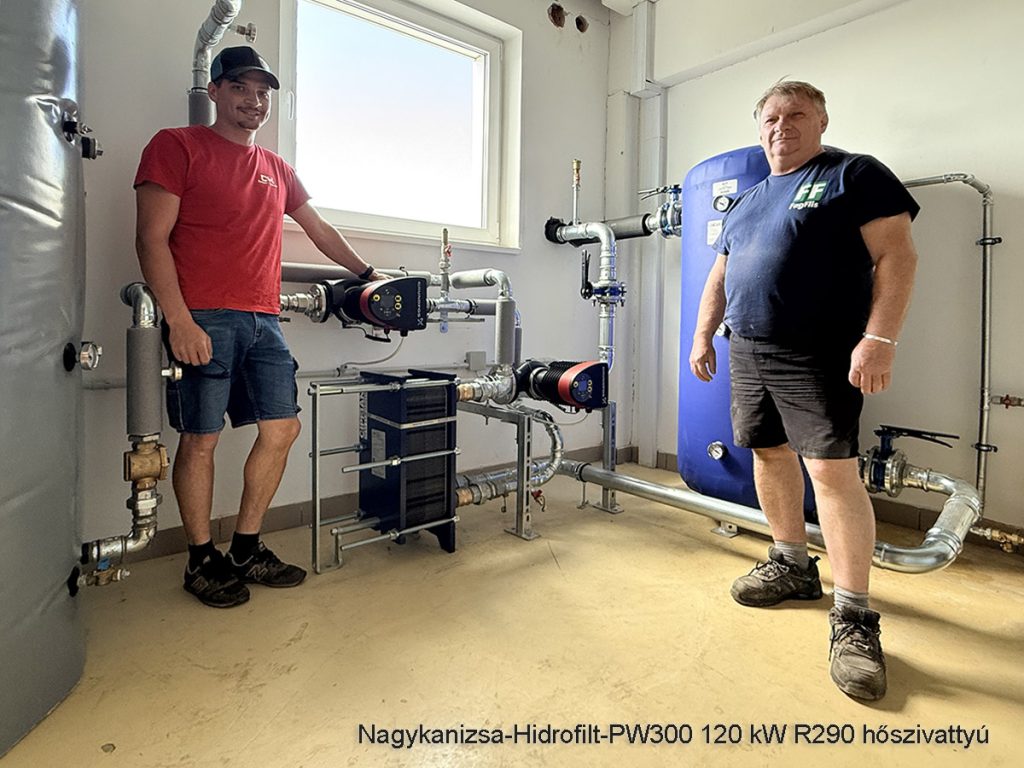

2026. április 30. A hőszivattyús gépészeti rendszer 90%-ban kész:

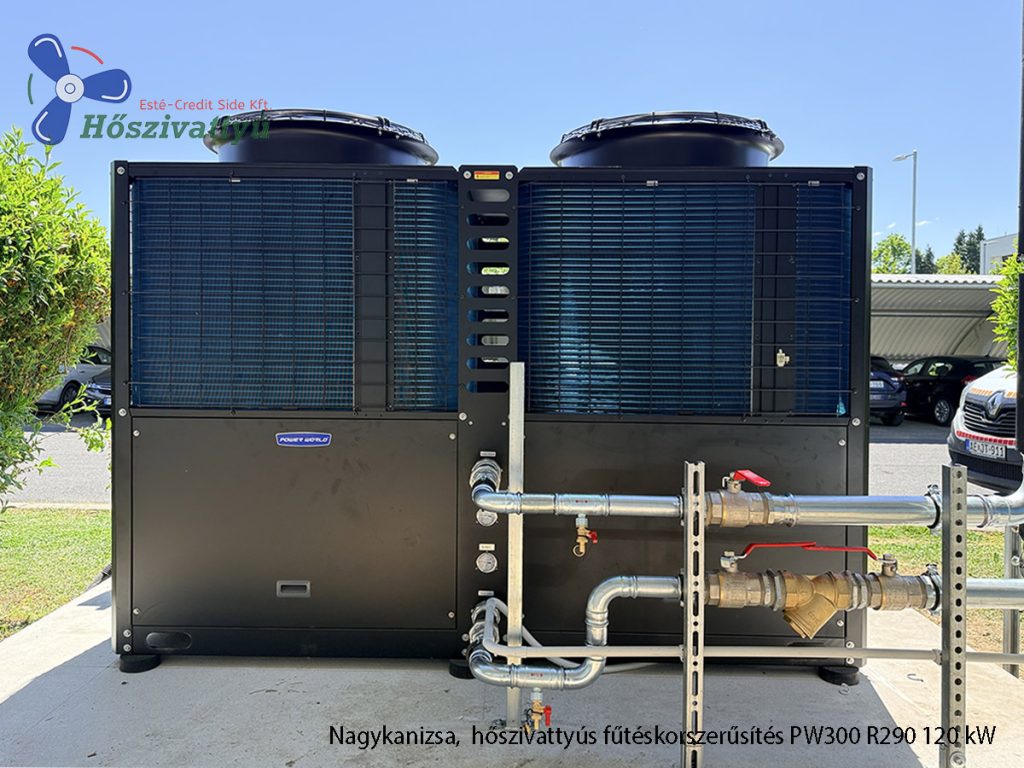

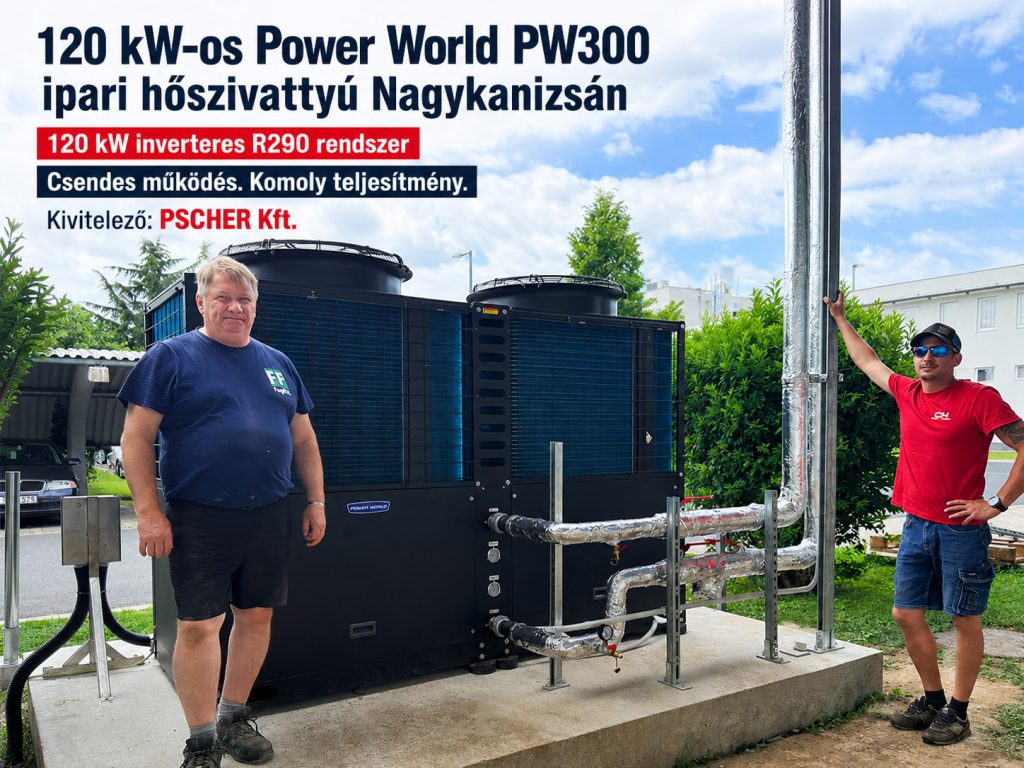

Április utolsó napjaiban az épületgépészek és a villanyszerelők a PW300 R290 hőszivattyút a helyére emelték.

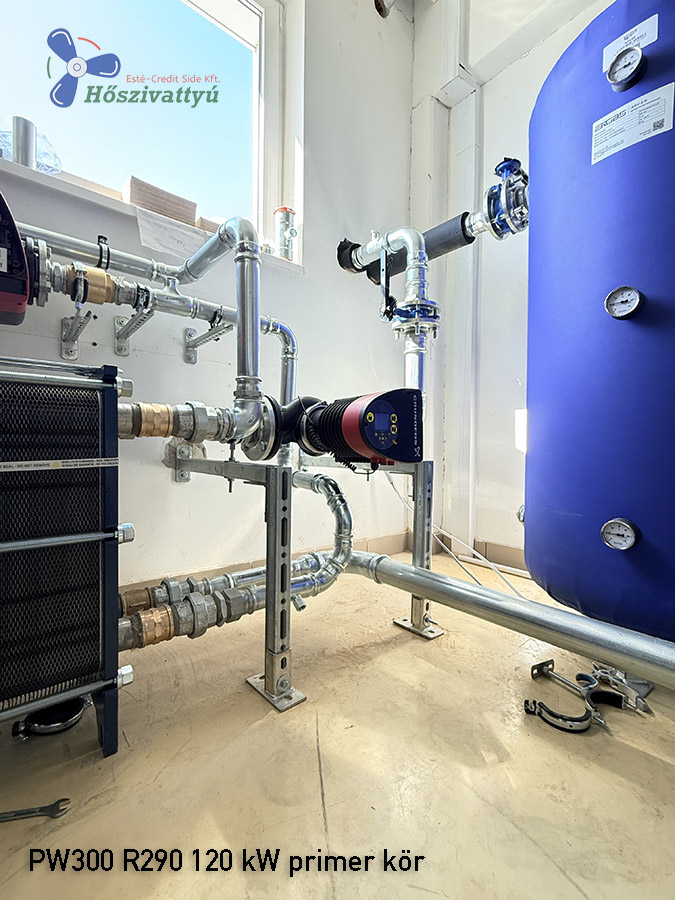

A 2. szint gépészeti helyiségébe összekötötték a primer és szekunder oldali csővezetékeket, elhelyezték
– az 500 literes térfogatnövelő tartályt,
– a Grundfos MAGNA3 65-150 F keringető szivattyút és a

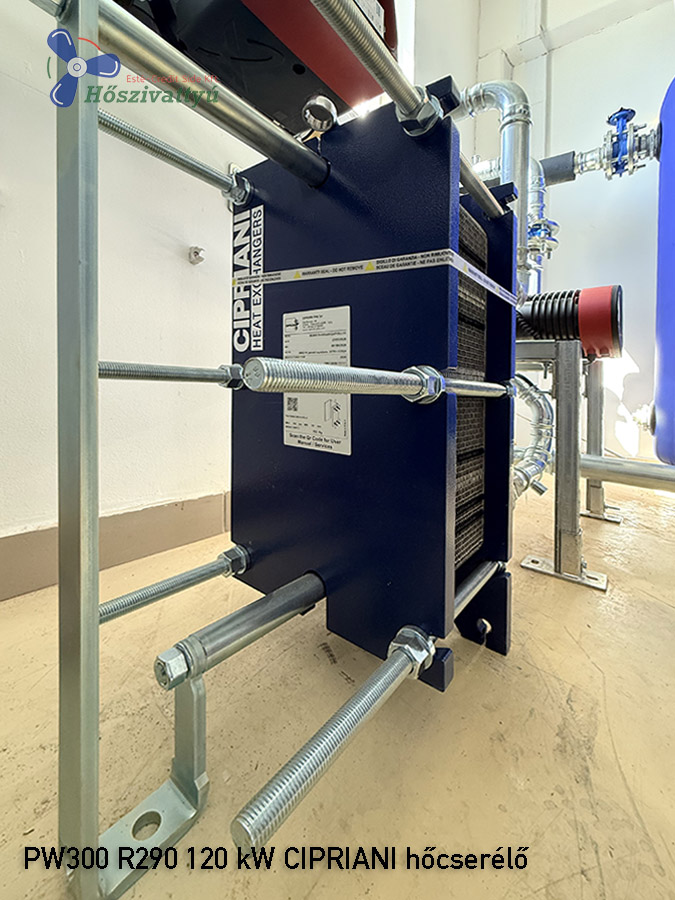

– CIPRIANI 10,7 m²-es felületű szerelt lemezes hőcserélőt. (Nem csak a képen nagy, a valóságban is tekintélyt parancsoló mind a mérete, mind a hőátadó képessége.)
A közel 30 fm össz hosszúságú, DN 65-ös – megfelelő átmérőjű – csövek biztosítják a fűtővíz zavartalan továbbítását a hőszivattyú és a hőcserélő között.
120 kW-os hőszivattyú nem családi ház kategória.
Itt már:
- rendszerben kell gondolkodni
- pufferekkel
- leolvasztással
- stabil működéssel
👉 ezért mutatjuk meg a valós telepítést.
A teljes rendszer kb. 90%-ban kész (2026.04.30.)

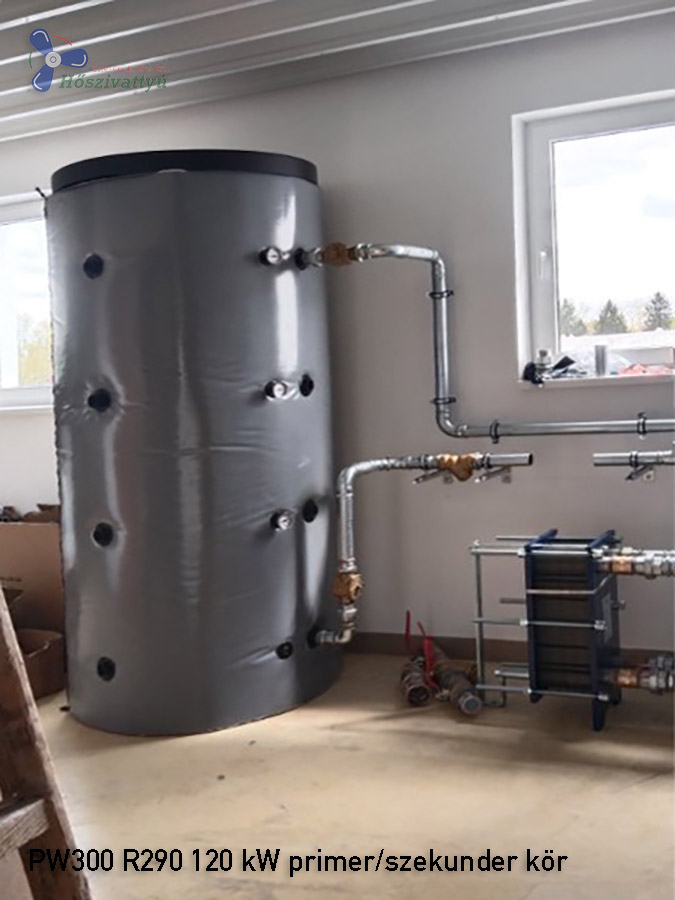

A primer oldal és a szekunder olda 1000 literes puffer tárolója összekötve.

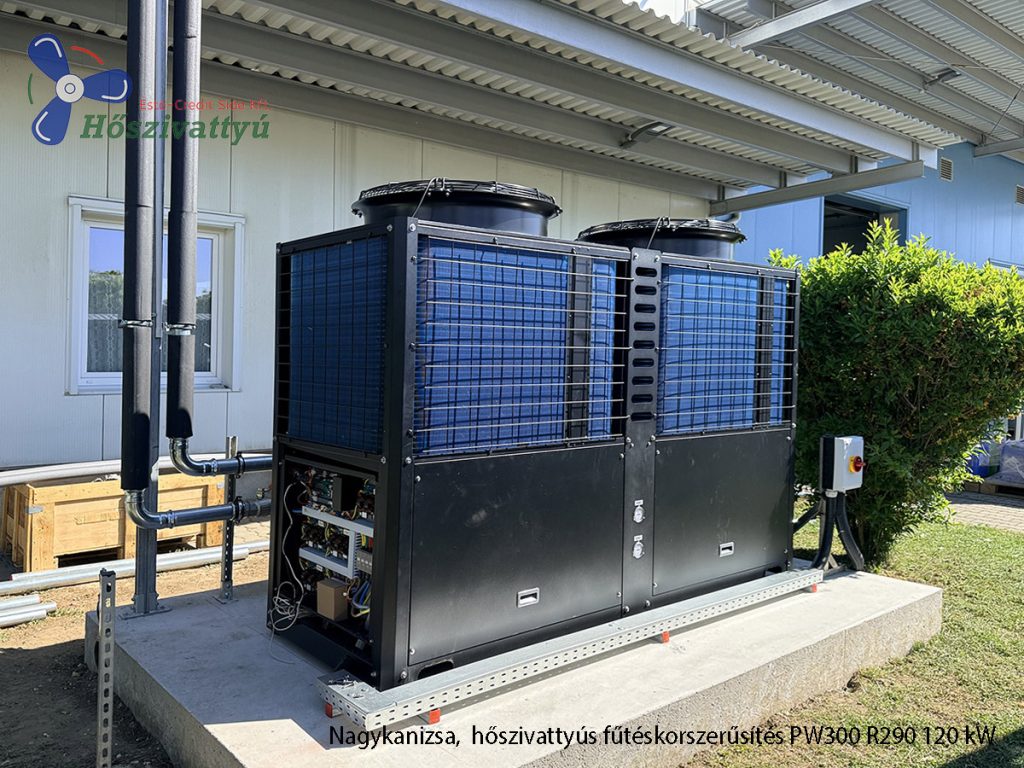

Az elektromos csatlakozás kiépítve, leválasztó kapcsoló a helyén, a hőszivattyúhoz csatlakoztatva az 5x 22 mm2 átmérőjű sodrott rézvezeték.
A keringető szivattyúk bekötve, a hőszivattyú kezelő panel és a hőmérséklet érzékelő a helyén. FOLYTATJUK…
Hasonló ipari hőszivattyús megoldást keres?
Várjuk megtisztelő érdeklődését.
👉 A következő lépések:
– nyomáspróba
– a fagyállós fűtőfolyadék betöltése a primer körbe
– az 1000 literes puffer tartályon keresztül csatlakozás a meglévő fűtési rendszerre
– próbaindítás, a rendszer beszabályozása.
Rövidesen jövünk a beüzemelés képeivel, leírásával…
Miért jó az R290 ipari környezetben?
R290 hűtőközeg ipari alkalmazásban – műszaki és stratégiai szempontok
Az ipari fűtési rendszerek korszerűsítése során a hűtőközeg kiválasztása nem csupán technikai kérdés, hanem hosszú távú üzemeltetési és szabályozási döntés is. Az R290 (propan) természetes hűtőközeg ipari alkalmazásban több szempontból is előnyös választás.
1. Környezetvédelmi és szabályozási megfelelés
Az R290:
természetes hűtőközeg
rendkívül alacsony GWP (Global Warming Potential ≈ 3)
nem esik a szigorodó F-gáz korlátozások alá olyan mértékben, mint a hagyományos HFC hűtőközegek
Ipari környezetben, ahol a berendezések élettartama 15–20 év is lehet, ez kulcsfontosságú.
A rendszer így jövőállóbb megoldást jelent a szabályozási környezet változásával szemben.
2. Magasabb előremenő hőmérséklet lehetősége
Az R290 termodinamikai tulajdonságai lehetővé teszik:
magasabb kondenzációs hőmérséklet elérését
stabil működést 55–60 °C előremenő hőmérséklet mellett
radiátoros és ipari hőleadó rendszerek kiszolgálását
Ipari létesítmények esetén gyakran nem alacsony hőmérsékletű padlófűtés, hanem: légfűtő kaloriferek; nagy felületű radiátorok; technológiai hőigény áll rendelkezésre.
Az R290-es rendszer ebben az üzemi tartományban is megfelelő hatásfokkal működik.
3. Hatásfok és inverteres szabályozás
Az ipari inverteres hőszivattyú egyik legnagyobb előnye a részterheléses működés optimalizálása. Egy 120 kW-os rendszer esetében:
a valós hőigény ritkán 100%
az inverteres szabályozás lehetővé teszi a fokozatmentes teljesítményillesztést
csökken az indítási ciklusok száma
javul az éves átlagos hatásfok (SCOP)
Ez különösen fontos folyamatos üzemű ipari létesítményeknél.
4. Energetikai kitettség csökkentése
Az ipari földgázfogyasztás jelentős költség- és árkockázatot jelenthet.
Az R290-es levegő-víz hőszivattyú alkalmazása:
csökkenti a fosszilis energiafüggőséget
lehetővé teszi villamos alapú hőtermelésre való átállást
kombinálható napelemes vagy hálózati optimalizált megoldásokkal
Ipari környezetben ez nem csupán megtakarítás, hanem stratégiai kockázatkezelés.
5. Biztonságtechnikai szempontok
Az R290 éghető hűtőközeg, ezért:
megfelelő ipari kivitel
gyári zárt rendszer
előírt telepítési távolságok
megfelelő szellőzés szükséges.
A modern ipari kivitelű R290-es berendezések azonban megfelelnek a vonatkozó szabványoknak, és megfelelő telepítés mellett biztonságosan üzemeltethetők.
Egy 120 kW-os ipari hőszivattyú egy tipikus közepes ipari csarnok vagy technológiai fűtési igényét képes ellátni – akár több zónára bontott hőleadó rendszerrel is.
Az ilyen teljesítményű rendszerek általában nagy térfogatáramú hidraulikai hálózatot, puffertartályt és precíz szabályozást igényelnek, amelyet a megfelelő tervezés garantál.
Az inverteres vezérlés lehetővé teszi a részterheléses működés optimalizálását, ami ipari üzemekben kulcsfontosságú a napi ciklusok kiegyensúlyozásához.
