Chofu 16 kW 380V hőszivattyú
Nem ez az első Chofu hőszivattyú a Győr melletti Kismegyeren élő családnál. A szülői házban hagyományos radiátoros rendszert fűtenek hőszivattyúval.
S ha már az első hőszivattyúval elégedettek voltak, a következő építkezésnél is könnyű volt a választás, ismét a csúcskategóriás japán Chofu fűti a házat.
A hőszivattyú feladata:
Két szinten padlófűtés rendszer melegít, a nyári kánikulában pedig a rendkívül elegáns és nagyon csendes olasz Reverso 361° fan coil-ok hűtik a ház belsejét. A fan coilok természetesen a fűtésre is rásegítenek.
Az egész fűtés-hűtés “irányítópultja” egy négykörös hidraulikus váltó.
A környezetet kímélő R32-es hűtőközeggel töltött Chofu készíti a háztartási melegvizet is. Váltószelepen keresztül, egy 300 literes nagy hőcserélős HMV tartályba.
Mire elég 16 kW hőszivattyús teljesítmény -15°C-ban?
Ez elsősorban a fűtött alapterülettől, valamint a fűtött épület hőszigetelésétől és hőtartó képességétől függ, hogy mekkora hőszivattyút ajánlunk.
Ugyanilyen fontos kritérium, hogy milyen hőleadókat ajánlott a gépésztervező. Ugyanis az alacsony hőmérsékleten is kiváló teljesítményt nyújtó padlófűtéshez képest a radiátoros fűtés 10-15 Celsius fokkal is magasabb hőmérsékletet igényel.
Számolt értékek alapján a 240 m2-es padlófűtéses lakóházat könnyűszerrel fűti ki a 16 kW-os Chofu, alacsony üzemeltetési költségek mellett. (Hasonlóan kiváló eredményt kapunk fal- és mennyezetfűtés-hűtés alkalmazásával is.)
Ugyan ez a 16 kW-os gép – radiátoros rendszer esetén – 120-130 m2-t tud fűteni. Óriási a különbség! (Rosszabb a helyzet, ha öntöttvas radiátorokkal találja magát szembe a hőszivattyú. Szerencsére van jó megoldás ebben az esetben is: R290 propán.)
Beltéri hidraulikus rendszer
A hőszivattyús fűtési rendszer alkatrészei:
Kültér:

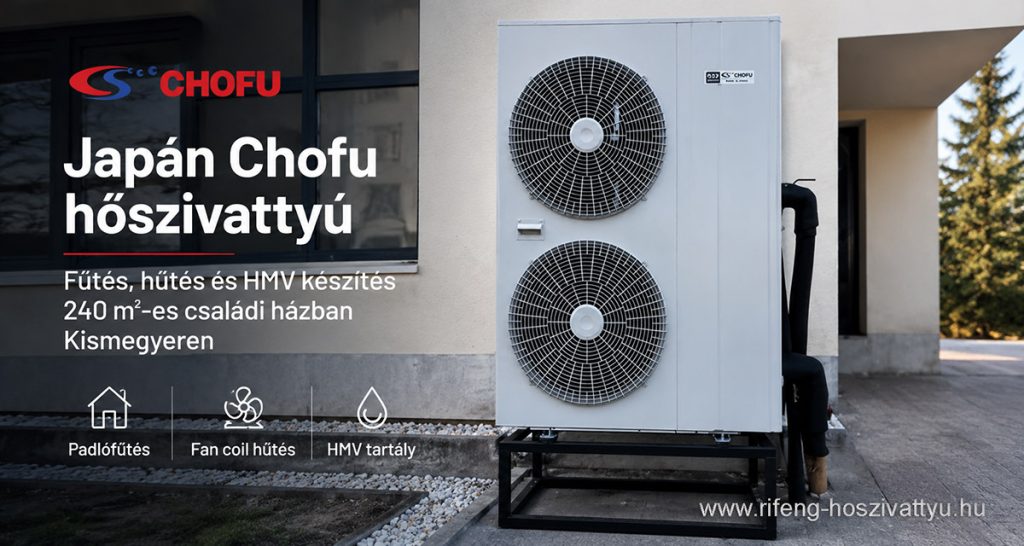

Chofu 16 kW 380V inverteres hőszivattyú; a hóhatárt biztosító 40 cm magas hőszivattyú állvány rezgéscsillapító gumibakokkal. Automata légtelenítők; golyóscsapok; 35-ös szigetelt, rezgéscsillapító bordáscsövek; mágneses iszapleválasztó.
Beltér:
35-ös szénacél csövek, idomok; 300 literes 3,64 m2 felületű nagy hőcserélős HMV tartály. ESBE MBA 132 3 járatú motoros golyóscsap; biztonsági csoport (nyomásmérő óra, automata légtelenítő, 3 bar biztonsági szelep); 35 literes tágulási tartály. Négykörös FixTrend Tech Smart fűtőköri osztó-gyűjtő és hidraulikus váltó 6/4″ csatlakozásokkal. 4 db DAB Evosta 2 keringető szivattyú elzáró hollandokkal. És golyóscsap minden – javításra, vagy esetleg cserére szoruló alkatrészek kizárására, valamint tartók és konzolok.
4 körös Delta rádiós termosztát (a keringető szivattyúk vezérléséhez).
Elektromos kábelek, biztosítékok
A hőszivattyú betápkábel vastagsága: 5 x 4mm2 sodrott rézkábel. 3 x 1,5 mm2 sodrott rázkáhal a motoros szelephez. 3 szál méteres 0,75 mm2 vág sodrott rézvezeték a Chofu vezérlőpanel és a 2 db hőmérséklet érzékelő csatlakoztatásához a hőszivattyúba.
Folytatjuk…
