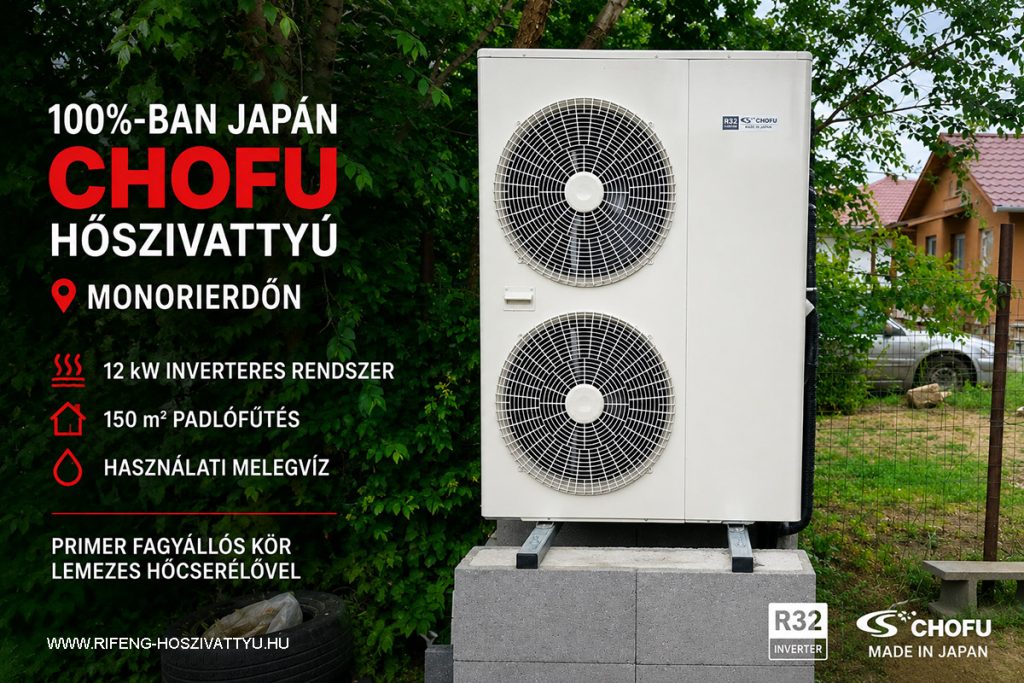

12 kW-os japán CHOFU inverteres hőszivattyú kültéri egysége Monorierdőn padlófűtéshez
12 kW-os japán CHOFU inverteres hőszivattyú kültéri egysége Monorierdőn padlófűtéshez

Ez a monorierdői projekt jól mutatja, hogy egy modern családi ház fűtését és használati melegvíz készítését ma már egyetlen levegő-víz hőszivattyú is képes ellátni.

A rendszer központja egy 100%-ban japán gyártású, 12 kW-os CHOFU inverteres monoblokk hőszivattyú, amely közel 150 m² padlófűtést és a használati melegvizet is kiszolgálja.

A hosszú távú üzembiztonság érdekében a kültéri primer kör fagyállós kivitelben készült, amelyet méretezett lemezes hőcserélő választ le a fűtési rendszerről.

A HMV készítés prioritását motoros váltószelep biztosítja, így a rendszer automatikusan vált a fűtés és a melegvíz előállítás között.

Ez a projekt nem a legegyszerűbb — hanem a tartós működésre optimalizált — megoldásokat mutatja be.

Prémium japán monoblokk hőszivattyú primer fagyállós körrel, lemezes hőcserélővel és automatikus HMV prioritással.

Miért kapott lemezes hőcserélőt?

A kültéri monoblokk hőszivattyú primer körében fagyálló kering. A méretezett lemezes hőcserélő leválasztja ezt a padlófűtési rendszerről, így a lakásban már hagyományos fűtővíz kering. Hőcserélőről többet itt.

Miért motoros váltószelepes HMV?

A használati melegvíz készítése prioritást élvez. Amikor a tároló fűtést kér, a motoros szelep automatikusan átvált, majd visszaadja a teljesítményt a fűtési rendszernek. HMV hőszivattyúval

Miért jó választás padlófűtéshez?

A közel 150 m² padlófűtés alacsony előremenő hőmérsékleten működik, ami ideális környezetet biztosít egy inverteres levegő-víz hőszivattyú számára. A padlófűtés alacsony előremenő hőmérséklete különösen kedvez a hőszivattyúk hatásfokának.

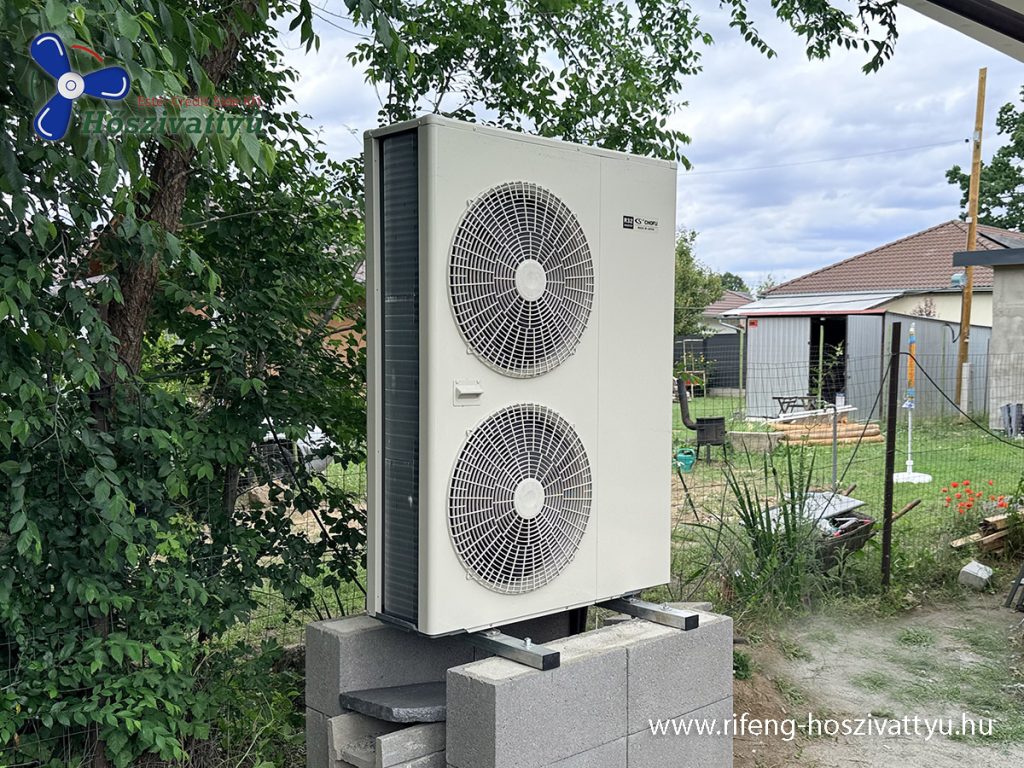

Chofu japán 12 kW-os inverteres hőszivattyú Monorierdő
Chofu japán 12 kW-os inverteres hőszivattyú Monorierdő

GYakran Ismételt Kérdések:

Miért választottak japán Chofu hőszivattyút?

A kivitelező a HUSZ-AN Kft, és vezetője Huszár György, nagyon régóta dolgozik cégünknek, lakossági és ipari hőszivattyúk telepítését végzik. Lakossági hőszivattyúk közül a Chofu, teljesen japán gyártású monoblokk rendszert több éve értékesíti és szereli, hosszú ideje ismeri a megbízhatóságát és inverteres technológiáját..

Elég lehet 12 kW közel 150 m² fűtésére?

Igen — megfelelő hőleadó rendszer és hőveszteség mellett egy 12 kW-os inverteres rendszer elegendő lehet ilyen mérethez.

Miért van fagyálló a primer körben?

Monoblokk rendszer esetén ez extra fagyvédelmet biztosíthat áramszünet vagy hosszabb leállás esetén.

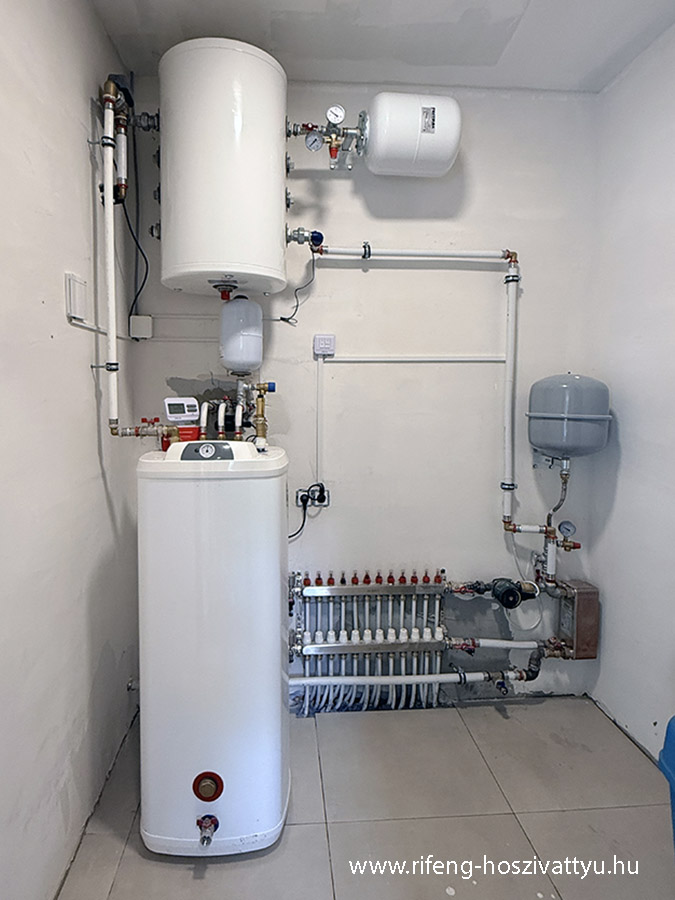

Hőszivattyú beltéri hidraulika: HMV készítés és padlófűtés
Hőszivattyú beltéri hidraulika: HMV készítés és padlófűtés

A rendszer egy hőszivattyús fűtési és használati melegvíz (HMV) hálózat belső egységeit tartalmazza (puffertartály, HMV indirekt tároló, osztó-gyűjtő, tágulási tartályok, biztonsági szerelvények és szivattyúk). Íme a részletes anyaglista kategóriákra bontva:

1. Fő berendezések és tárolók

  • 1 db Lemezes hőcserélő: Külső hőszigeteléssel ellátott, rozsdamentes acél lemezes hőcserélő (a kép jobb szélén, a primer és szekunder oldal elválasztására).

  • 1 db Indirekt HMV tároló (álló kivitel): Nagy felületű hőcserélővel (regiszterrel) ellátott használati melegvíz tartály (alsó nagyméretű fehér álló tartály).

  • 1 db Puffertartály (fali kivitel): Fűtési puffer/hidraulikus váltó funkcióra (felső hengeres fehér tartály).

2. Tágulási tartályok és rögzítések
  • 1 db Fűtési tágulási tartály (szürke): Falra szerelhető kivitel, tartókonzollal és flexibilis bekötőcsővel (fűtési körhöz).

  • 1 db HMV tágulási tartály (fehér, áramlás biztosított): Falra szerelhető kivitel, biztonsági szerelvénycsoporttal (HMV körhöz, a felső puffer mellett jobbra).

  • 1 db Kisméretű fehér tágulási tartály (vagy sokktalanító): A HMV tartály feletti csőszakaszba építve.

3. Szerelvények, biztonsági és mérőeszközök

  • 2 db Komplett biztonsági szerelvénycsoport: Nyomásmérő órával, automata légtelenítővel és biztonsági lefúvató szeleppel (egy a felső HMV tágulási tartálynál, egy pedig a rendszer egyéb pontján).

  • 1 db Digitális vezérlő/kijelző egység: (A HMV tároló tetejére rögzítve).

  • Golyóscsapok: * Kb. 6-8 db hollanderes golyóscsap (ebből több piros és kék karos a körök elzárhatóságához).

    • Karos és fix kivitelű elzárók vegyesen.

  • Hollanderek és csatlakozók: A hőcserélő, a szivattyúk és a tartályok bekötéséhez szükséges menetes átmenetek.

4. Keringtető szivattyúk és hidraulikai elemek

  • 1 db Keringtető szivattyú: Nagy hatásfokú, frekvenciaváltós szivattyú a hőcserélő és az osztó-gyűjtő/puffer közötti körben (a kép jobb alsó részén).

  • 1 db Padlófűtési / felületfűtési osztó-gyűjtő: Rozsdamentes acélból, áramlásmérőkkel (felső sor) és thermo-fejek fogadására alkalmas szelepekkel (alsó sor), tartókonzollal (a képen látható 11-es osztó-gyűjtő).

5. Csővezetékek, idomok és rögzítéstechnika
  • Ötrétegű (PEX-AL-PEX) csővezeték: Nagyméretű (jellemzően DN26 vagy DN32-es átmérő a főágakhoz) fehér színű csővezeték a fali nyomvonalak kiépítéséhez.

  • Préshattyús (Press) idomok:

    • T-idomok, könyökök (90° és 45°), egyenes toldók és menetes átmenetek az ötrétegű csőhöz.

  • Csőbilincsek: Gumibetétes fém csőbilincsek dübeles szárakkal a falra rögzítéshez.

6. Egyéb kiegészítők (szerelési anyagok)

  • Tömítőanyagok (Loctite zsinór, kender, teflon).

  • Elektromos bekötéshez kábelcsatornák, fali aljzatok (a képen látható módon a vezérléshez és szivattyúkhoz).

  • Rendszerfeltöltő és ürítő csapok.

Hasonló hőszivattyús rendszerben gondolkodik?

Segítünk eldönteni, hogy japán CHOFU vagy propános Power World illik jobban az épületéhez.

Kérjen árajánlatot tőlünk is.

Mi látható a képen? – A padlófűtés „szíve” közelebbről

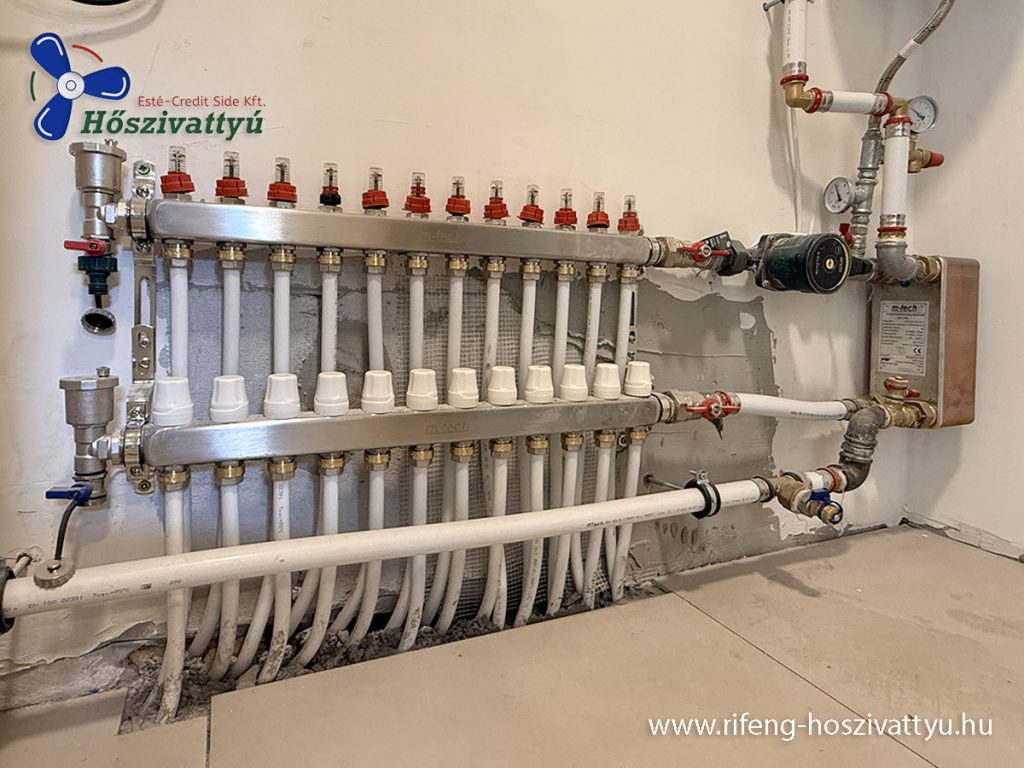

Padlófűtés osztó-gyűjtő
Padlófűtés osztó-gyűjtő

A képen a hőszivattyús fűtési rendszer egyik legfontosabb elosztó központja látható.

Miután a kültéri Chofu hőszivattyú előállította a meleg vizet, az a jobb oldalon található lemezes hőcserélőn keresztül átadja a hőt a belső fűtési körnek. Innen egy energiatakarékos keringtető szivattyú továbbítja a vizet a rozsdamentes acél padlófűtés osztó-gyűjtőre, amely precízen szétosztja a meleget a ház különböző helyiségei között.

Mi az osztó-gyűjtő feladata és miért kulcsfontosságú?

Sokan nem is sejtik, de a padlófűtés nem egyetlen hosszú csőből áll, hanem helyiségenként (vagy nagyobb szobáknál akár kettő-három) különálló csőkörök futnak az aljzatbetonban. Az osztó-gyűjtő feladata, hogy ezeket a köröket összefogja és szabályozza:

  1. Egyenletes hőelosztás (Áramlásmérők): A felső soron látható, piros kupakos kis üveghengeres műszerek az áramlásmérők (rotaméterek). Ezek mutatják meg pontosan, hogy percenként hány liter víz folyik át az adott körön. Segítségükkel beszabályozható, hogy a távolabbi vagy nagyobb szobákba is pontosan ugyanannyi energia jusson, így nem lesznek a lakásban „hideg” és „túl meleg” zónák.

  2. Külön szabályozhatóság (Termosztát szelepek): Az alsó soron látható fehér kupakok helyére később elektromos szelepmozgató motorok (termofejek) szerelhetők. Ezeket a szobatermosztátok vezérlik, így megoldható, hogy a hálószobában például 20 °C, míg a nappaliban 22 °C legyen.

  3. Légtelenítés és biztonság: A bal oldali függőleges végeken elhelyezett automata légtelenítők gondoskodnak arról, hogy a csövekből folyamatosan távozzon a levegő. A légbuborékok jelenléte ugyanis rontaná a fűtés hatékonyságát és zajt okozna.

Hasznos tanácsok az olvasóknak a padlófűtés üzemeltetéséhez

Ha Ön is hőszivattyús padlófűtést tervez, vagy már ilyen rendszerrel fűt, érdemes megfogadnia az alábbi szakmai tanácsokat a maximális komfort és az alacsony villanyszámlák érdekében:

  • Felejtse el az éjszakai visszaállítást! A padlófűtés egy óriási hőtároló tömeg (az aljzatbeton miatt), ami lassan melegszik fel, de lassan is hűl ki. Ha éjszakára vagy amíg munkában van, lekapcsolja a fűtést, a rendszernek rengeteg energiába fog kerülni újra felfűteni a betont. A hőszivattyús padlófűtés akkor a leggazdaságosabb, ha folyamatosan, állandó hőmérsékleten üzemel.

  • A kevesebb néha több (Alacsony vízhőmérséklet): A hőszivattyúk minél alacsonyabb hőmérsékletű vizet állítanak elő, annál kevesebb áramot fogyasztanak. Egy jól méretezett padlófűtésbe a legnagyobb téli fagyokban is elegendő mindössze 30-35 °C-os vizet küldeni a tökéletes meleghez.

  • Vigyázzon a bútorozással és a szőnyegekkel! A vastag, gumis hátoldalú szőnyegek és a közvetlenül a földre fekvő, láb nélküli bútorok lefojtják a padlófűtést (hőszigetelőként működnek). Ahol padlófűtés van, oda érdemes lábakon álló bútorokat és kifejezetten padlófűtéshez ajánlott, vékony szőnyegeket választani.

  • Kérje a hidraulikai beszabályozást! A rendszer átadásakor a szerelőnek az áramlásmérők segítségével be kell szabályoznia a köröket. Ha azt tapasztalja, hogy az egyik szoba látványosan hidegebb marad, mint a többi, ne a hőszivattyút állítsa magasabb hőfokra, hanem ellenőriztesse az osztó-gyűjtő áramlási beállításait!
