Hibrid fűtési rendszer: A hőszivattyú és a gázkazán tökéletes párosa
A hőszivattyú és a gázkazán együttműködése – az úgynevezett hibrid fűtési rendszer – sok esetben gazdaságosabb megoldás, mint bármelyik technológia önmagában. A hőszivattyú és gázkazán együttműködését a szakirodalom bivalens fűtési rendszernek nevezi.
A rendszer lényege, hogy enyhébb időben a hőszivattyú fűt, extrém hidegben pedig a gázkazán segít rá vagy veszi át teljes egészében a fűtést.
(A bejegyzés konkrét kérés alapján született: 160 m2 gyengén szigetelt ház tulajdonosa érdeklődik a megoldási lehetőségről.)
Miért érdemes hibrid rendszerben gondolkodni?
A hibrid rendszerben a hőszivattyú végzi a fűtés nagy részét, a gázkazán pedig csak akkor kapcsol be, amikor a külső hőmérséklet már túl alacsony a gazdaságos működéshez.
✔ már van működő gázkazán
✔ radiátoros fűtés van a házban
✔ nem akarunk teljes rendszercserét
✔ fontos a biztonsági tartalék
✔ korlátozott az elektromos teljesítmény
✔ a környéken gyakoriak az extrém mínuszok.
1. Maximális hatékonyság extrém hidegben is
A levegő-víz hőszivattyúk (mint a Power World PW055) rendkívül hatékonyak enyhe időben, de a külső hőmérséklet drasztikus csökkenésével (pl. °C alatt) a hatásfokuk romlik. A hibrid rendszerben ilyenkor a gázkazán veszi át a stafétát, vagy segít be a hőszivattyúnak, így elkerülhető a drága elektromos fűtőbetétek használata.
2. Hosszabb élettartam a hőszivattyúnak
Nem szükséges a hőszivattyút az év azon pár napjára méretezni, amikor rekordhideg van. Mivel nem kell a teljes fűtési tartományban 100%-os terhelésen pörögnie, a kompresszor és a mozgó alkatrészek kevésbé használódnak el, így a berendezés élettartama jelentősen meghosszabbodik.
3. Meglévő gázkazán hasznosítása
Ha a régi gázkazán még működőképes, pazarlás lenne leszerelni. A vázlat szerinti bekötéssel a kazán értékes tartalékként szolgál, amely biztonsági hálót nyújt egy esetleges hőszivattyús meghibásodás vagy extrém időjárás esetén.
4. Gyors melegvíz-készítés
Bár a hőszivattyú gazdaságosan készít használati melegvizet (HMV), a gázkazán „turbó” fokozatként is funkcionálhat. Ha hirtelen nagy mennyiségű melegvízre van szükség, a két hőtermelő együttműködve pillanatok alatt felfűti a tárolót.
Hogyan működik a rendszer? (Műszaki szemmel, egyszerűen.)
A rendszer központja a puffer tartály, amely egyfajta „energiabankként” működik.
Hőszivattyú ága: Elsősorban a hőszivattyú dolgozik. A 3-járatú váltószelep (6) dönti el, hogy a hőt a melegvíz-tartályba vagy a fűtési rendszerbe (a lemezes hőcserélőn keresztül) küldje.
Rendszerleválasztás: A lemezes hőcserélő (2) biztosítja, hogy a hőszivattyú kültéri egységében keringő folyadék (fagyálló) ne keveredjen a ház fűtési vizével, megvédve ezzel a rendszert a fagyástól és a szennyeződésektől.
Gázkazán szerepe: A gázkazán közvetlenül a puffer tartályra van kötve. Ha a vezérlés úgy érzékeli, hogy a hőszivattyú önmagában nem tudja tartani a kért hőmérsékletet, a kazán automatikusan bekapcsol és „rásegít” a fűtésre.
Tiszta üzem: A beépített mágneses iszapleválasztók (3) folyamatosan szűrik a vizet, megvédve a modern szivattyúkat és a kazán érzékeny alkatrészeit a lerakódásoktól.
Kinek ajánljuk?
Korszerűsítőknek: Akik meg akarják tartani a meglévő gázkazánt biztonsági tartaléknak.
Radiátoros fűtéssel rendelkezőknek: Ahol a nagy hidegben szükség lehet a gázkazán által biztosított magasabb előremenő vízhőmérsékletre. A radiátorok – nagy hidegben – gyakran 60–70°C vizet igényelnek, ami hőszivattyúval hatékonyságvesztést okozhat. A hibrid rendszer ezért működik jól: a hőszivattyú a szezon nagy részében fűt, a kazán pedig a hideg csúcsokon segít.
Biztonságra törekvőknek: Akik nem szeretnének egyetlen energiaforrástól függeni.
Mennyi energiát takarít meg egy hibrid fűtési rendszer?
A jól méretezett hibrid rendszerben a hőszivattyú a fűtési szezon 80–90%-ában önállóan ellátja a fűtést.
A gázkazán csak a leghidegebb napokon kapcsol be rásegítésként.
Esettanulmány: megtérülés és hatékonyság Martinéknál
Ingatlan: 160 , tégla, gyenge szigetelés (0-5 cm)
Hőleadók: Radiátorok
HMV igény: Kiemelkedő (8 fő!)
1. A fűtés költsége: Gáz vs. Hibrid (H-tarifa)
Egy ekkora, szigeteletlen háznak a fűtési igénye kb. 25.000 – 30.000 kWh évente.
Csak gázkazánnal: Martinék bőven túllépik a 1729 -es rezsicsökkentett határt. A túllépés után a gáz ára kb. 767 Ft/ (piaci ár).
Hibrid rendszerrel: A Power World PW055 a fűtési szezon 80-90%-ában képes egyedül fűteni. A kedvezményes H-tarifával (kb. 23,5 Ft/kWh) és a gép 3.0-as radiátoros hatásfokával (SCOP) számolva 1 kWh hőenergia előállítása mindössze ~7,8 Ft.
Megtakarítás: A piaci árú gázhoz képest a hőszivattyúval előállított hőenergia 60-70%-kal olcsóbb.
2. A „8 fős” melegvíz-faktor (A legnagyobb spórolás)
8 fő napi melegvíz igénye óriási. Gázkazánnal ez havi 20-30 ezer Ft is lehet piaci áron.
A hőszivattyú az R290-es gáznak köszönhetően rendkívül hatékonyan készít 55 fokos vizet.
Mivel a HMV igény egész évben fennáll, a hőszivattyú nyáron (amikor a legjobb a COP értéke) szinte „ingyen” (minimális árammal) adja a melegvizet a családnak.
3. Miért „ingyen” a biztonság?
A hibrid rendszerben a gázkazán csak akkor indul el, ha:
Kint °C alá esik a hőmérséklet.
A hőszivattyúnak leolvasztási ciklusa van.
Hirtelen mind a 8 fő zuhanyozni szeretne (csúcsterhelés). Eredmény: A gázkazán élettartama megnő, a hőszivattyú pedig sosem erőlteti túl magát.
Számszerűsített becslés Martin részére:
Megtérülési idő: A beruházás (a gép és a szerelés költsége) Martinéknál a magas HMV igény és a gázkvóta túllépése miatt 4-6 év alatt térülhet meg, utána pedig tiszta hasznot termel.
Üzenet a látogatóknak:
A hibrid rendszer nem csak fűtés, hanem biztosítás. Biztosítás az elszálló energiaárak ellen, és biztosítás arra az esetre, ha a leghidegebb téli éjszakán bármelyik egység meghibásodna. Martinék 8 fős családjának ez a nyugalom és a havi rezsiszámla felezése a legfőbb érv.
További vázlatrajz, ami segíti a hőszivattyús rendszerek kiépítését.

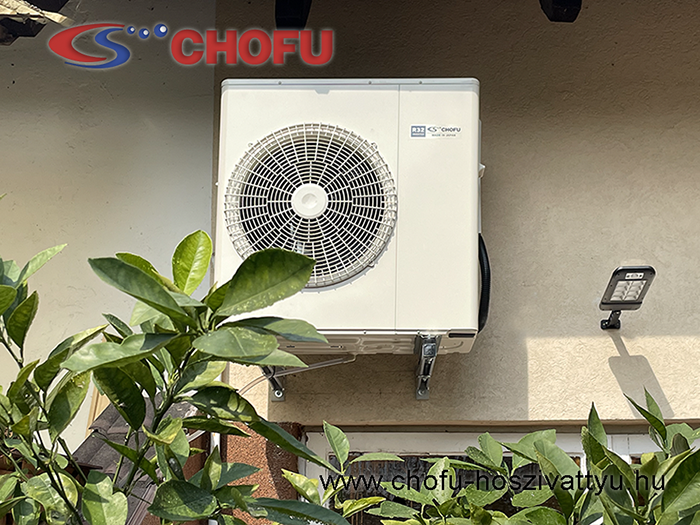

Működő hibrid rendszerek
Mikor érdemes hibrid rendszert építeni az Ön házában?
ha radiátoros fűtése van,
ha van meglévő gázkazán és
hőszivattyú telepítésén gondolkodik!
