Mi az a monoblokkos hőszivattyú? Érthetően

Mi az a monoblokkos hőszivattyú?

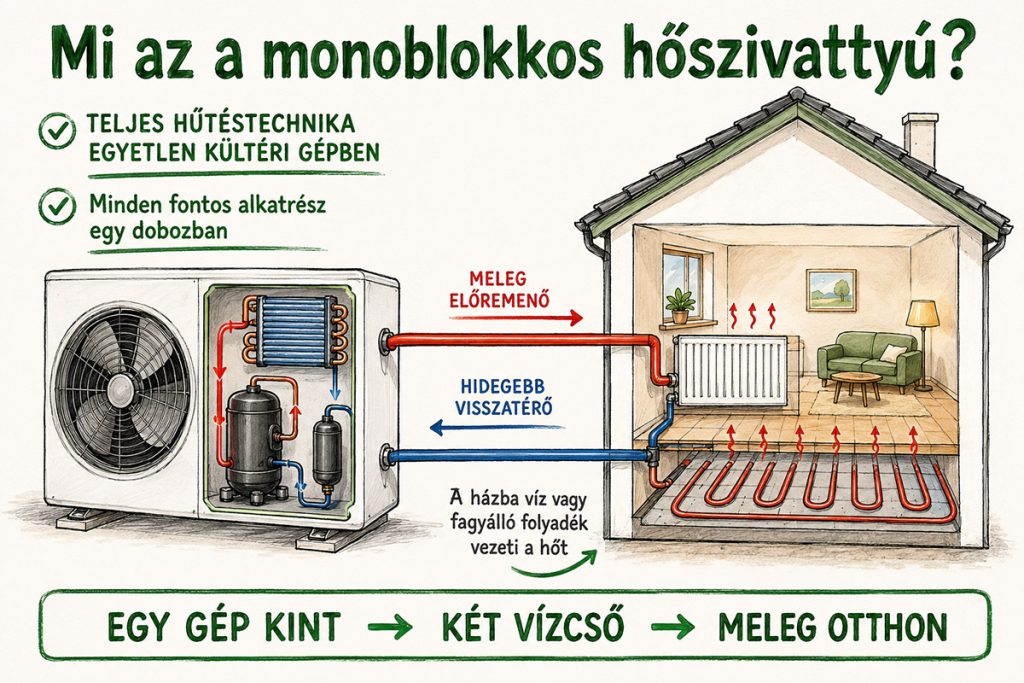

A monoblokkos hőszivattyú olyan levegő–víz hőszivattyú, amelynek teljes hűtéstechnikai rendszere egyetlen, kültérben elhelyezett készülékben található.

Egyszerűbben megfogalmazva:
Egy gép kint, két folyadékcső a ház felé, és már érkezhet is a hő az otthonunkba.

A „mono” jelentése egy, a „blokk” pedig egybeépített egységet jelent.
A ventilátor, a kompresszor, a hőcserélő és a hűtőközeggel működő teljes hűtéstechnikai kör gyárilag egyetlen kültéri készülékbe van beépítve.

A hőszivattyú a kültéri levegőből vonja ki az energiát, majd ezzel felmelegíti a fűtési rendszerben keringő vizet vagy fagyálló folyadékot. Ez vezeti be a hőt a házba.

A hőszivattyú ugyanazt a munkát végzi, mint a gázkazán – felmelegíti a fűtési vizet –, csak nem gázt éget, hanem a levegő energiáját hasznosítja, és pl. fan coil-lal nyáron hűteni is tud.

Hogyan működik a monoblokkos hőszivattyú? Konyhanyelvi magyarázat:

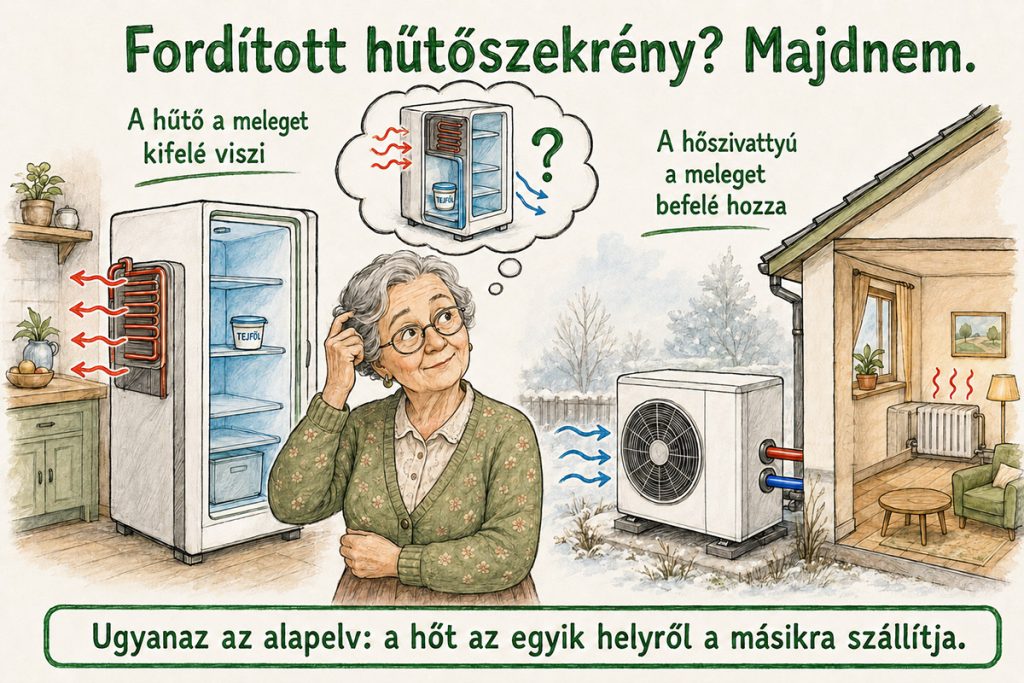

Gondoljon rá úgy, mint egy fordított hűtőszekrényre.

A hűtőszekrény kiveszi a meleget a tejföl és a többi élelmiszer mellől, majd a hátulján leadja azt a konyhába. A hőszivattyú ugyanezt az alapelvet használja, csak a kültéri levegőből „lopja el” a hőt, és azt adja át a ház fűtési rendszerének.

Bármilyen meglepő, még a téli hideg levegőben is van hasznosítható energia.

A monoblokk szó azt jelenti, hogy a teljes hűtéstechnikai rendszer egyetlen kültéri készülékben található. Nincs szükség külön beltéri hűtéstechnikai egységre: a hő összegyűjtése és a fűtővíz felmelegítése a kinti dobozban történik.

Fontos azonban, hogy ettől még a házban lehetnek további gépészeti elemek, például puffertartály, lemezes hőcserélő, keringetőszivattyú vagy melegvíz-tartály.

A működése leegyszerűsítve mindössze ennyi:

A kültéri készülék ventilátora átszívja a kinti levegőt a hőcserélőn.
A gépben keringő, hűtőközegnek nevezett anyag felveszi a levegőben található hőt.
A kompresszor összenyomja a hűtőközeget, amitől annak jelentősen megemelkedik a hőmérséklete. Hasonló jelenséget érezhetünk akkor is, amikor egy biciklipumpa használat közben felmelegszik a kezünkben.
A felmelegedett hűtőközeg átadja a hőt a készülékben keringő víznek vagy fagyálló folyadéknak.
A felmelegített folyadék csöveken keresztül elviszi a hőt a ház radiátoraihoz, padlófűtéséhez vagy fan coiljaihoz.
Miután a folyadék leadta a meleget a házban, lehűlve visszatér a kültéri készülékhez. Ott ismét felmelegszik, és kezdődik minden elölről.

Egy gép kint, két folyadékcső a ház felé, néhány kötelező hidraulikai elem – és már érkezhet is a meleg az otthonunkba.

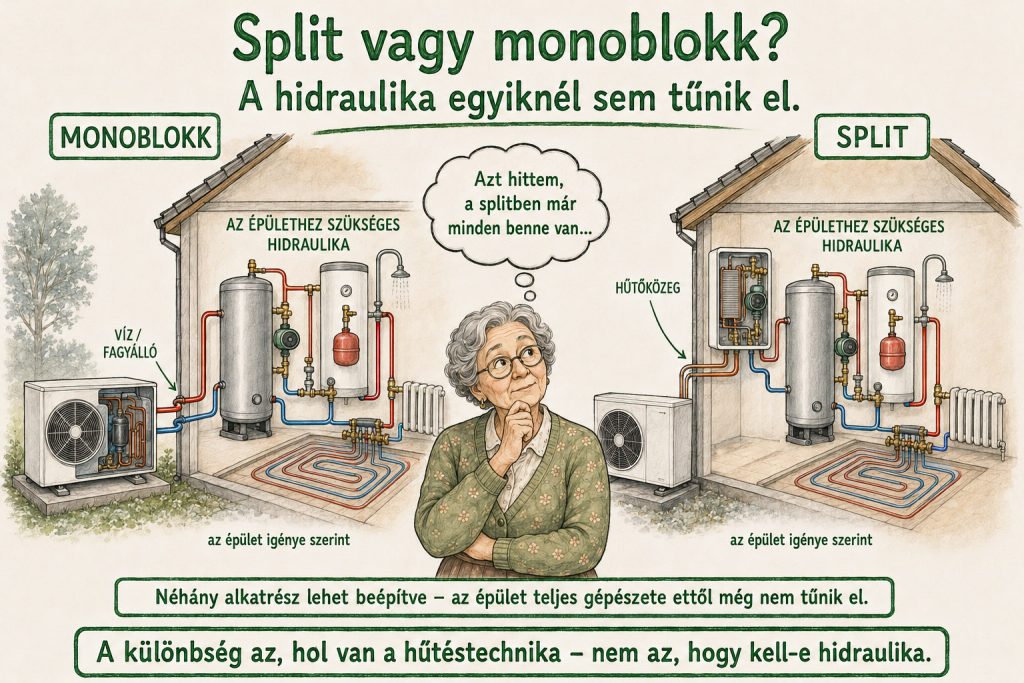

Mi a különbség a monoblokkos és a split hőszivattyú között?

A split hőszivattyú:

kültéri és beltéri hűtéstechnikai egységből áll. A két egység között hűtőközeggel töltött rézcsövek futnak, ezért a helyszínen hűtéstechnikai csőkötéseket is kell készíteni. Klímás szakember szükséges!

A monoblokkos hőszivattyú:

a teljes hűtéstechnikai kör gyárilag össze van szerelve és le van zárva a kültéri készülékben. A kültéri gépből nem hűtőközeggel töltött rézcsövek, hanem a fűtési rendszerhez kapcsolódó folyadékcsövek vezetnek a ház felé. Akár „saját kezűleg” is beszerelhető. De…

Röviden:

Monoblokk: a teljes hűtéstechnika egy kültéri készülékben van.
Split: a hűtéstechnikai rendszer kültéri és beltéri egységre van szétválasztva.

A teljes fűtési rendszer elfér a kültéri gépben?

Nem. Ez egy gyakori félreértés.

A monoblokk elnevezés nem azt jelenti, hogy a ház teljes gépészeti rendszere benne van a kültéri készülékben.

A kültéri gépben a teljes hűtéstechnikai kör található. A hőszivattyús rendszerhez azonban ettől még szükség lehet többek között:

lemezes hőcserélőre, vagy hidraulikai váltóra
puffertartályra és/vagy térfogatnövelő tartályra,
keringetőszivattyúra,
tágulási tartályra,
biztonsági szerelvényekre,
mágneses iszapleválasztóra,
háromjáratú váltószelepre HMV esetén
valamint használatimelegvíz-tartályra.

Hogy ezek közül pontosan mire van szükség, azt mindig az adott épület és a meglévő fűtési rendszer határozza meg. Beépítési vázlatok

Miért előnyös a monoblokkos kialakítás?

A hűtőközeggel működő rendszer gyárilag össze van szerelve és ellenőrizve. A telepítés helyszínén nem kell kültéri és beltéri hűtéstechnikai egységet hűtőközeggel töltött csövekkel összekapcsolni.

A korszerű R290-es monoblokkos hőszivattyúknál a propán hűtőközeg a kültéri készülék zárt rendszerében marad. A ház irányába víz vagy megfelelően kialakított rendszer esetén fagyálló folyadék szállítja a hőt.

A monoblokkos rendszer ettől még nem egyszerű háztartási készülék: a megfelelő teljesítmény kiválasztása, a hidraulikai kialakítás és a fagyvédelem szakszerű tervezést igényel.

Fagyveszélyes lehet a kültéri vízcső?

Mivel a monoblokkos hőszivattyú és az épület között víz vagy más hőközlő folyadék kering, a fagyvédelemről gondoskodni kell.

Mi ezért számos rendszerünknél fagyálló folyadékkal feltöltött primer kört és lemezes hőcserélőt alkalmazunk. Így egy hosszabb áramszünet vagy üzemzavar esetén is csökkenthető a kültéri csövek és a hőszivattyú elfagyásának kockázata.

A megfelelő megoldást mindig a helyszíni adottságok alapján kell megtervezni.

Milyen monoblokkos hőszivattyúkat forgalmazunk?

Cégünk, az ESTÉ-Credit Side Kft. szinte kizárólag monoblokkos levegő–víz hőszivattyúkat forgalmaz.

Lakossági és ipari rendszereinkben elsősorban:

japán Chofu,
valamint Power World

monoblokkos hőszivattyúkat alkalmazunk.

A megfelelő készülék kiválasztásánál azonban nemcsak a márka vagy a névleges teljesítmény számít. Figyelembe kell venni az épület hőigényét, a hőleadók típusát, a szükséges előremenő vízhőmérsékletet és a meglévő gépészeti rendszer adottságait is.

Mi az a monoblokk? A legrövidebb válasz

A monoblokkos hőszivattyú egyetlen kültéri készülékben tartalmazza a teljes hűtéstechnikai rendszert. A levegőből kinyert hőt víz vagy fagyálló folyadék szállítja tovább a ház fűtési rendszeréhez.

Ezek is érdekesek lehetnek:

„levegő–víz hőszivattyú” → Mi az a hőszivattyú?
„R290-es monoblokkos hőszivattyú” → R290 propán hőszivattyú
„radiátoros fűtéshez” → Hőszivattyú radiátorhoz
„milyen alkatrészekre van szükség” → Milyen alkatrészek kellenek a hőszivattyúhoz?
Minden, amit a hőszivattyúról tudni érdemes → Hőszivattyú Rifeng tudásközpont
A fűtés 300 000 éves története → Fűtéskorszerűsítés az ókortól napjainkig

Sejtettük, hogy sokakat érdekel, de a reakciók még minket is megleptek!

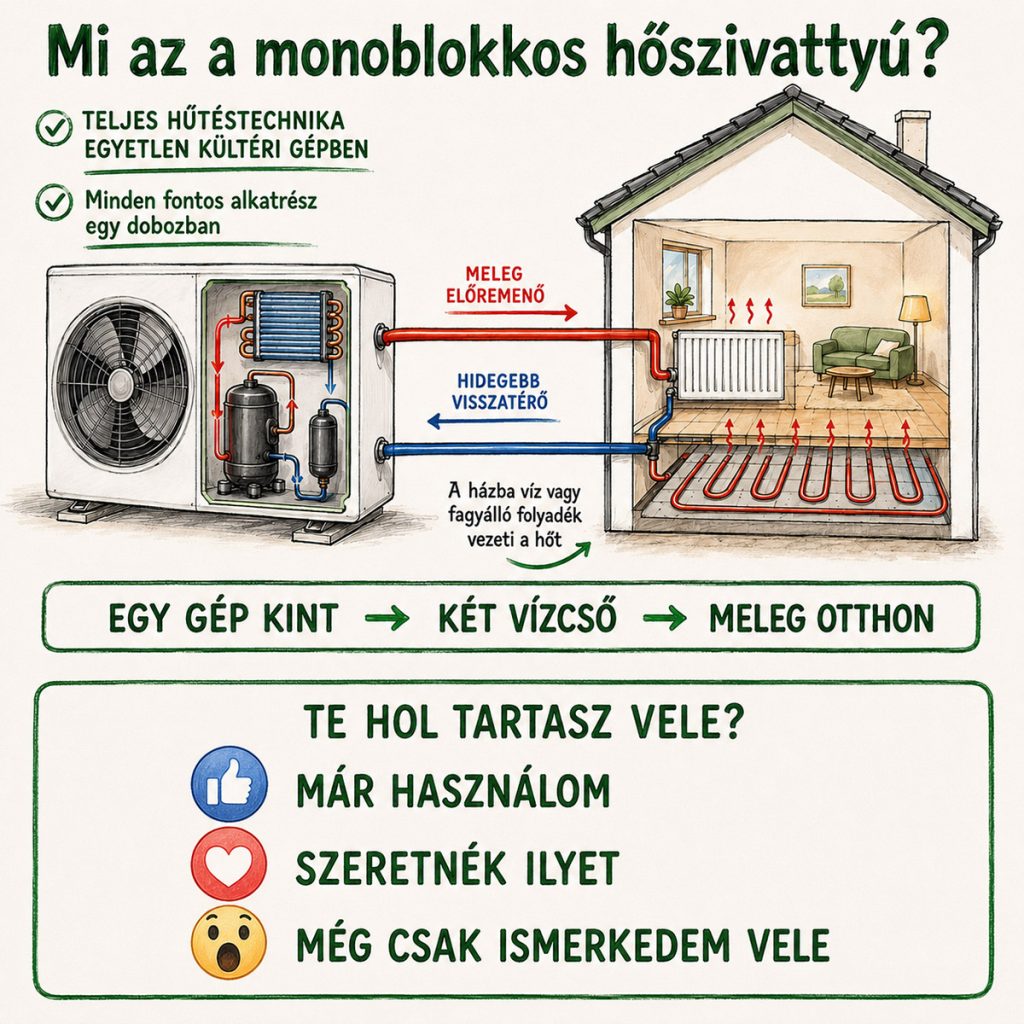

A Facebookon közzétett bejegyzésünket már közel 50 000 ingatlantulajdonos látta, és a több mint kétezer reakcióból, valamint a többtucatnyi hozzászólásból egyértelműen látszik: a monoblokk működése és a fűtéskorszerűsítés rengeteg kérdést felvet.
