5 éve üzemelő ipari hőszivattyús rendszer Zsámbékon – 2200 m²-es csarnok fűtése és hűtése
Zsámbékon, az ALEX Bútor 2200 m²-es ipari csarnokában 2022 óta hőszivattyús rendszer biztosítja a csarnok fűtését és hűtését.
A projekt azért különösen értékes referencia számunkra, mert nem egy frissen átadott rendszerről beszélünk: az ipari hőszivattyúk már több fűtési szezonon keresztül bizonyítottak. Egy ekkora csarnoknál nem elég az, hogy a rendszer „papíron” működik. A valódi kérdés az, hogy hosszabb távon is üzembiztosan, kiszámíthatóan és megfelelő teljesítménnyel szolgálja-e ki az épületet.
A zsámbéki csarnokban 2 db, egyenként 115 kW teljesítményű E-BACKS levegő-víz hőszivattyú dolgozik. A rendszer hőleadói az ipari tér igényeihez igazított termoventilátorok, az irodai és szociális részek fűtését-hűtését pedig külön Chofu hőszivattyú segíti.
Ez a referencia is jól mutatja, hogy megfelelő tervezéssel, gépészeti előkészítéssel és kivitelezéssel a hőszivattyús fűtés ipari csarnokoknál is reális, működő megoldás lehet.
Az alábbi képes beszámoló eredetileg a projekt megvalósításának folyamatát követte végig: a gyártástól és tengeri szállítástól kezdve a daruzáson, a gépészeti szerelésen és a nyomáspróbán át egészen az üzembe helyezésig.
Ma már ezt a részt nem építési naplóként, hanem háttértörténetként érdemes olvasni. A legfontosabb tanulság ugyanis az, hogy a rendszer nemcsak elkészült, hanem azóta is működik.
Zsámbék ipari csarnok
lett a következő referenciánk.
Több – kisebb-nagyobb – csarnok épületet fűtünk hosszú évek óta hőszivattyúval, de ekkorát még nem.
Zsámbék határában nőtt ki a földből egy 2200 m2-es csarnok az ALEX Bútor beruházásában.
Itt bútorok gyártásával is foglalkozik a megrendelőnk, a fűtést és hűtést pedig hőszivattyúval oldja meg.
Az E-Backs hőszivattyú gyár terméke (2 x 115 kW) Kínában készül, magas minőségi követelményeknek megfelelve. Az AS115 levegő-víz hőszivattyú on/off rendszerű, monoblokkos készülék 4 db Copeland kompresszorral.
Az összeszerelése kimagasló minőségű, és az eddigi tapasztalatok alapján a teljesítményével sem lesz baj.
E-Backs hőszivattyú
A megrendelő hosszas egyeztetés után döntött az E-BACKS hőszivattyúk mellett, a helyiségek hőleadói pedig az F2Komplex által forgalmazott Action Clima termoventillátorok lettek.
A megrendeléstől az üzemelési tapasztalatokig fogjuk végig kísérni a beépítés történetét. Ezzel is segítve a hasonló beruházásban gondolkodó megrendelőinket a döntésük meghozatalában.
A hosszú előkészítő munkák után megkötött szállítási és beépítési szerződés 2021. szeptember 7-én lépett életbe.
Az irodarészt és a szociális blokkot a japán Chofu hőszivattyú fűti és hűti. A telepítését – a csarnok tetejére -, valamint a belső hidraulikai berendezések rákötését az előkészített padlófűtésre a Tízpont Kft végezte.
A csarnok fűtés-hűtésének kialakítása Krizsán Károly épületgépész csapatát dícséri. Amíg Kínából megérkeztek az E-Backs 115 kW-os hőszivattyúk, a beltéri épületgépészeti munkák komplett kialakítása is megtörtént.
Zsámbék ipari csarnok gépészeti munkák
Alább néhány fotón mutatjuk be a fűtésrendszer elkészítésének munkáit. A kínai gyártól induló hőszivattyúktól a zsámbéki csarnok fűtésrendszerének kialakításáig.
1.) Megkezdődött az E-Backs hőszivattyúk gyártása. Képet küldött a munkákról Steven Hoo műszaki igazgató (2021.09.27.)
2.) Örömteli hírt kaptunk a gyártól, teherautóra rakták az ASH115 kW-os hőszivattyúkat, és elindult a kész áru Shanzen kikőtőjébe. (2021.10.28.)
A szállítást az Austromar Kft végezte,
az áru előzetesen kalkulált Budapestre történő érkezését december 6-ára vártuk.
3.) Az irodákat és a szociális blokkot a japán Chofu 16 kW 400V inverteres hőszivattyú hűti-hűti (2021.12.16.)
4-5.) A belső kialakítás, és a hőlégbefúvók szerelése, elhelyezése (elkészült 2021.12.20.)
Hosszú hetek teltek el, és az E-Backs hőszivattyúkat szállító hajó valahol az Indiai-óceánon vesztegelt. Már az indulás sem volt zökkenő mentes, mert 2 hét karantén miatt a berakodás elhúzódott. Hírek a szállításról
Aztán a különböző kikötők különféle nehézségeket támasztottak, tovább növelve a szállítási időt. A hatszori érkezési idő módosítása, a rendkívül drága szállítás nem segítette a gépészeti munkák határidőre történő befejezését. Szerencsére a Zsámbék ipari csarnok probléma mentesen épült közben.
FIGYELEM! A tengeri szállítási idő évek hosszú sora alatt Kínából Budapestre 35 napot vett igénybe. Ez most több mint 2 hónappal megnőtt. És nem javul a helyzet, úgy hogy aki távolkeletről vásárol, ezzel mindenképpen kalkuláljon!
Aztán mikor a csüggedés már majd mindenkin erőt vett, jött az örömhír, a hőszivattyúk vámkezelése megtörtént, már „csak” fizetni kell a tetemes szállítási költséget, és indulhat a szállítás! (2022.02.09.)
6.) Megérkeznek a hőszivattyúk Zsámbékra a csarnokhoz. (2022.02.11.)
7.) Koller László darus a helyére emeli a hőszivattyúkat (2022.02.14.)
Zsámbék ipari csarnok belső gépészeti munkák
8-9.) Elkezdődik a beltéri csővezetékek kiépítése a puffertárolótól a hőszivattyúkig (2022.02.15.)
10.) Amíg a gépészeti helyiségében készülnek a karimás kötések, elhelyezésre kerülnek a keringető szivattyúk, a csarnokon kívül az időjárás nem tudja eldönteni, tél legyen, vagy tavasz.
Átmenetileg vihar tombol de az eső sem árthat. Főleg, ha a hőszivattyúk felett megjelenik a szivárvány 🙂 (2022.02.17.)
11.) Helyére került a „hóhatárt” és a kondenzvíz szabad elfolyását biztosító 8 db betonelem. A jövő héten – ha az időjárás engedi – elkészülnek a primer oldal csővezetékei, és megkezdődik a teljes rendszer nyomáspróbája.
12.) Helyére kerültek a primer oldali csövek, egyenlőre murvás takarás nélkül, de már védőcsövekbe. A nyomásproba után megkezdődött a teljes rendszer feltöltése (összesen több mint 3000 liter folyadék).
13-15.) A nyomáspróba tökéletesen sikerült, így belehet temetni a védőcsőbe bújtatott szigetelt szénacél csöveket. (2022.02.25.)
16-19.) Néhány kép a kazánházi munkákról. A gépészeti kivitelezési munkát Krizyán Károly és csapata végezte.

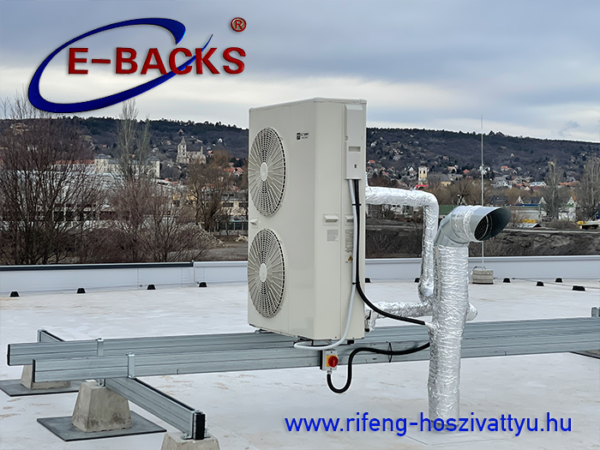

20.) Közben befejeződött a tetőre telepített Chofu inverteres hőszivattyú szigetelési munkája. A csarnok irodái és a szociális blokk fűtését, a 16 kW-os Chofu szerelését Kelemen József és kollégája végezte:
21.) Zsámbék. A Csarnok tetejéről ezt (is) lehet látni. 2 db E-Backs inverteres hőszivattyú 2 x 115 kW.
22.) Egy képen a 2 db E-Backs monoblokkos hőszivattyú kültéri egységek, a beltéri 2000 literes szigetelt puffer tároló, Wilo szekunder oldali, és 2 db primer oldali keringető szivattyú. (Mögöttük Zsámbék egy része. 2022.02.25.
23.) Mire minden elkészült, egy laza futó zápor, és ismét megjelent Zsámbék határában a szivárvány, így köszöntve a legújabb hőszivattyúkat. Isten hozott E-Backs és legyen hosszú, gondoktól mentes műszaki életed.
Zsámbék ipari csarnok.
Amennyiben érdekli az ipari teljesítményű hőszivattyús rendszer kialakítása, keressen bennünket, és megszervezzük a helyszíni bejárást. Telefonos egyeztetés: 0036 20 268-9757
Amennyiben kérdése van, a tibor.sulyok@gmail.com e-mail címen felteheti, a lehető leggyorsabban válaszolunk.
Ipari csarnok fűtését vagy hűtését tervezi hőszivattyúval?
Egy ipari rendszer kiválasztásánál nem elegendő a névleges teljesítmény. Figyelembe kell venni az épület hőveszteségét, a hőleadókat, az üzemi hőmérsékleteket, a leolvasztási ciklusokat, a puffertérfogatot és a tartalék fűtési lehetőségeket is.
Segítünk átgondolni, hogy az Ön épületénél milyen hőszivattyús megoldás lehet reális.
Segítséget kérek ipari hőszivattyúhoz
